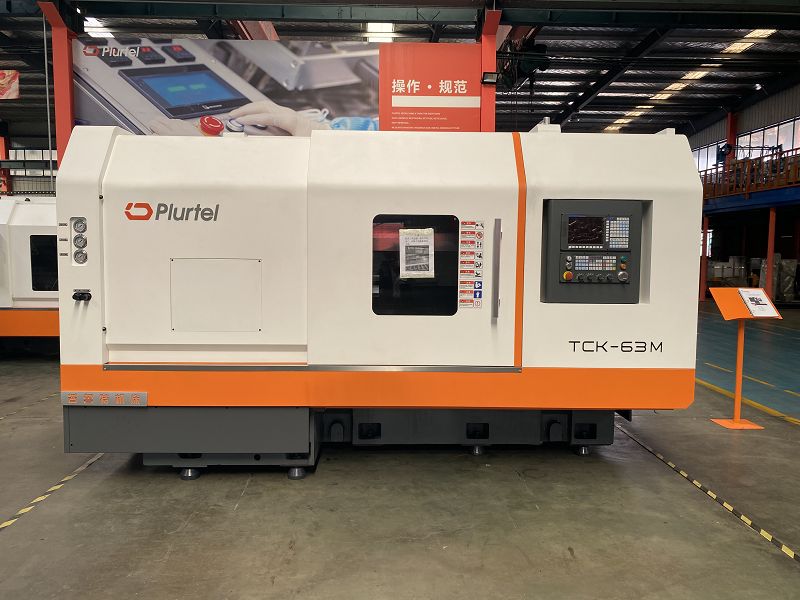

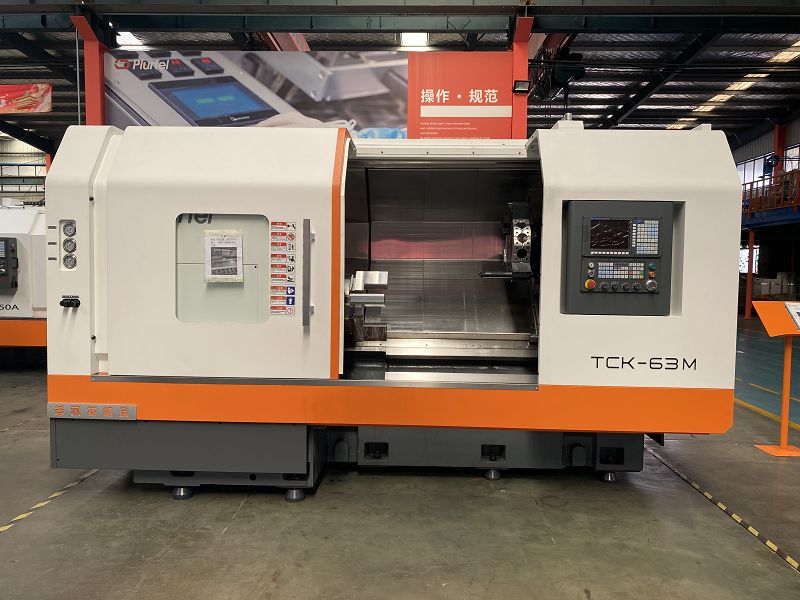

Slant Bed Cnc esztergagép
CNC eszterga jellemzői
Erős vágáshoz alkalmas, HRC55 keménysín
igazi 45 fokos ferde gépágy.
Min. távolság a Z-tengelyű golyóscsavartól a szerszám hegyéig.
15 hüvelykes hidraulikus tokmány
A 3-fokozatú sebességváltó tovább növelheti az alacsony fordulatszámú vágási nyomatékot
Szabványos specifikáció
Kapacitás
|
Max. munkadarab lengés átmérő |
650 mm |
|
Max. esztergálási átmérő |
630 mm |
|
Max. fordulási hossz |
1000 mm |
|
Tokmány mérete |
15" |
Tengely utazás
|
X tengely mozgása |
350 mm |
|
Z tengely mozgása |
1100 mm |
|
Gyorsetetés (X) |
12000 mm/perc |
|
Gyorsetetés (Z) |
10000mm/perc |
orsó
|
Orsó fordulatszám |
1200 fordulat/perc |
|
Orsó fordulatszám tartomány |
Automata sebességváltó |
|
Orsó orr |
A2-11 |
|
Bárkapacitás |
105 mm |

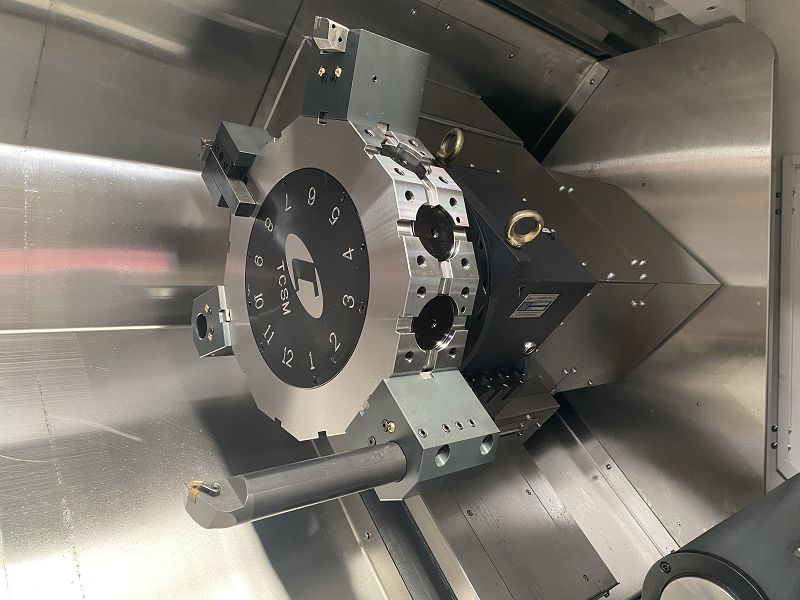

Tornyocska
|
A torony típusa |
szervo torony |
|
Szerszámállomások száma |
12 állomás |
|
A tárcsa átmérője |
420 mm |
|
Szerszám mérete (négyzet alakú szár) |
32 mm |
|
Szerszám mérete (kerek szár) |
40 mm |
|
Vágószerszámok száma |
6 (3 négyzet 3 kerek) |
Szerszámgép pontosság
|
A pozíció pontossága |
x-tengely |
0,01 mm |
|
Z-tengely |
0,015 mm |
|
|
Ismételhetőség |
x-tengely |
0,008 mm |
|
Z-tengely |
0,012 mm |
Ágyszerkezet és áttétel
|
A szerszámgép dőlésszöge |
45 fok |
|
Vezetőút típusa |
Kemény pálya |
|
X tengelyű golyóscsavar |
4005 |
|
Z tengelyű golyóscsavar |
5010 |
Farok állomány
|
Farok állomány |
Hidraulikus |
|
A hüvely átmérője |
140 mm |
|
Sleeve travel |
140 mm |
|
Ujj kúpos |
MT5# |
|
A farokülés mozgásformája |
kézikönyv |
NC egység
|
NC egység |
GSK988TA |
|
X tengelyű motor nyomatéka |
18 NM |
|
Z tengelyű motor nyomatéka |
18 NM |
|
orsómotor teljesítménye |
18,5 kW |
Más
|
Kenőszivattyú |
3ZK (3L) |
|
Hűtő szivattyú |
750W |
|
A gép feszültsége |
380V/50Hz |
|
Tápegység |
32KVA |
|
A gép teljes méretei |
3700x2100x2400 mm |
|
A gép súlya |
7800 kg |
Szolgáltatás leírása
Amikor a gép készen áll a vevő gyárában, az eladónak egy technikust kell megszerveznie a telepítés tesztelésére és két munkanapos képzésre. A vevőnek előre fel kell készülnie az alapozásra, tápellátásra, levegőellátásra, kenőolajra, hidraulikaolajra, hűtőfolyadékra, vágószerszámokra és egyebekre.
Gép adag:
Egy évvel azután, hogy a gépet normál használat mellett a vevő gyárába telepítették (kivéve a kopó, kopó és fogyó alkatrészeket). Abban az esetben, ha bármilyen törést vagy sérülést a puffer hibája vagy nem megfelelő működése okoz, az Eladó a cserealkatrészek és a munkadíjak díját még a jótállási időszakon belül is felszámítja.
Az Eladó felelős a szerződéses áruk Vevő által igényelt minden karbantartási és javítási szolgáltatásáért a jótállási idő lejárta után. A cserealkatrészek költségeit, a szervizköltségeket és a személyi költségeket a Vevő fizeti a javítás helyzetének megfelelően.
Az eladó a jótállási idő lejárta esetén is vállalja az Eladó által értékesített gépek karbantartását. Ha bármilyen probléma van a gépekkel és írásos értesítést kap a Felhasználótól, az Eladó 24 órán belül megoldja a problémát telefonon, e-mailben vagy 48 órán belül megérkezik a végfelhasználói gyárba, ha szükséges.
