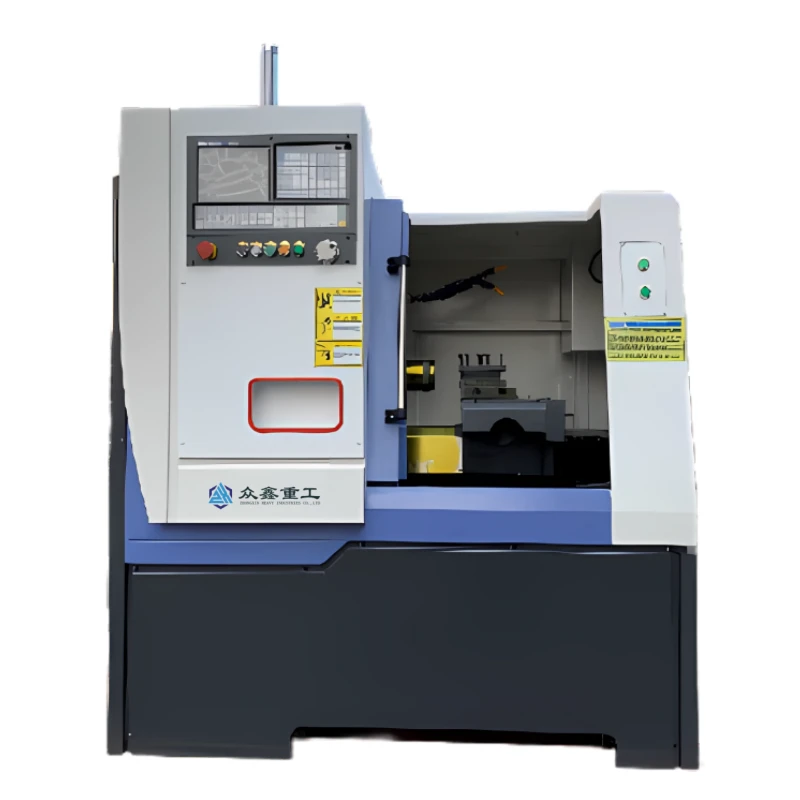

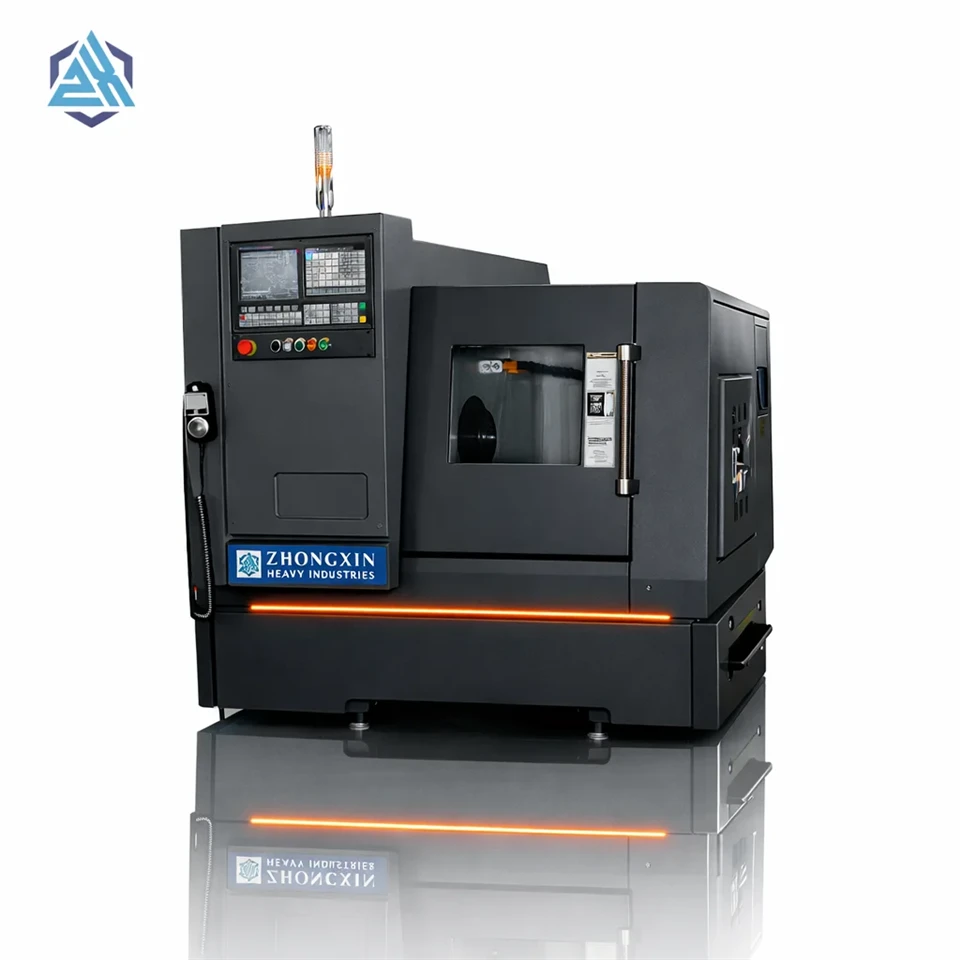

Kisméretű CNC eszterga

A gép alkalmas mindenféle kis és közepes méretű- tengely és lemez munkadarab megmunkálására, valamint különféle meneteket, körívet, körkúpot, valamint a forgó test belső és külső felületét is elforgathatja. Ezt a gépet széles körben használják egészségügyi, szelepek, elektromos készülékek, műszerek, autók, motorkerékpárok, csapágyak és így tovább.

A szálláslekérdezés elküldése

A termék bemutatása

használat

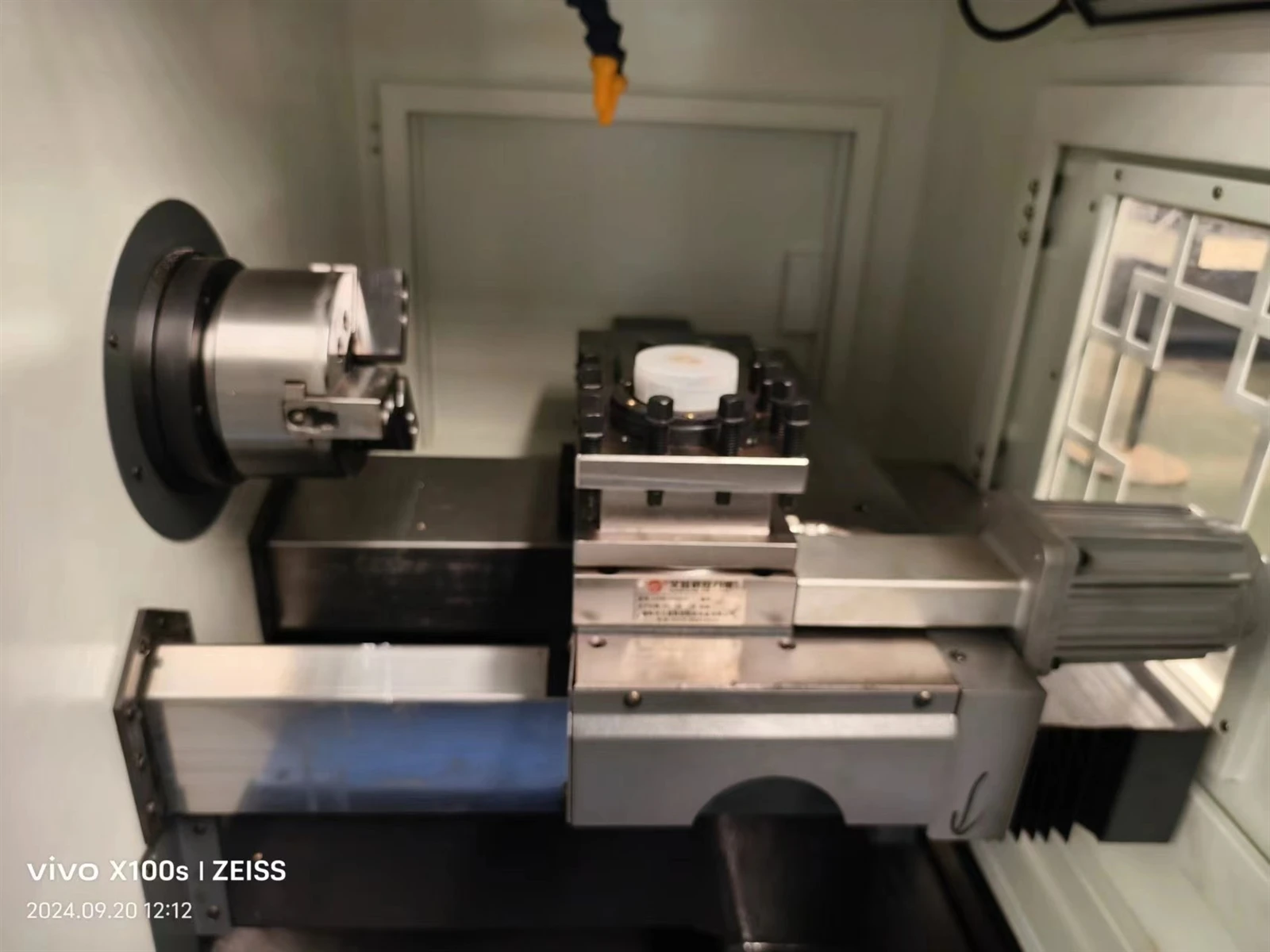

Lineáris vezető CNC eszterga

Ez a sorozat egy nagy-sebességű, nagy-precíziós és rendkívül megbízható. A fő alkatrészek nagy szilárdságú anyagokból- vannak öntve, hogy biztosítsák a szerszámgép hosszú távú stabilitását.

CNC eszterga jellemzői

Bau-csavar előfeszítő szerkezete{0}}

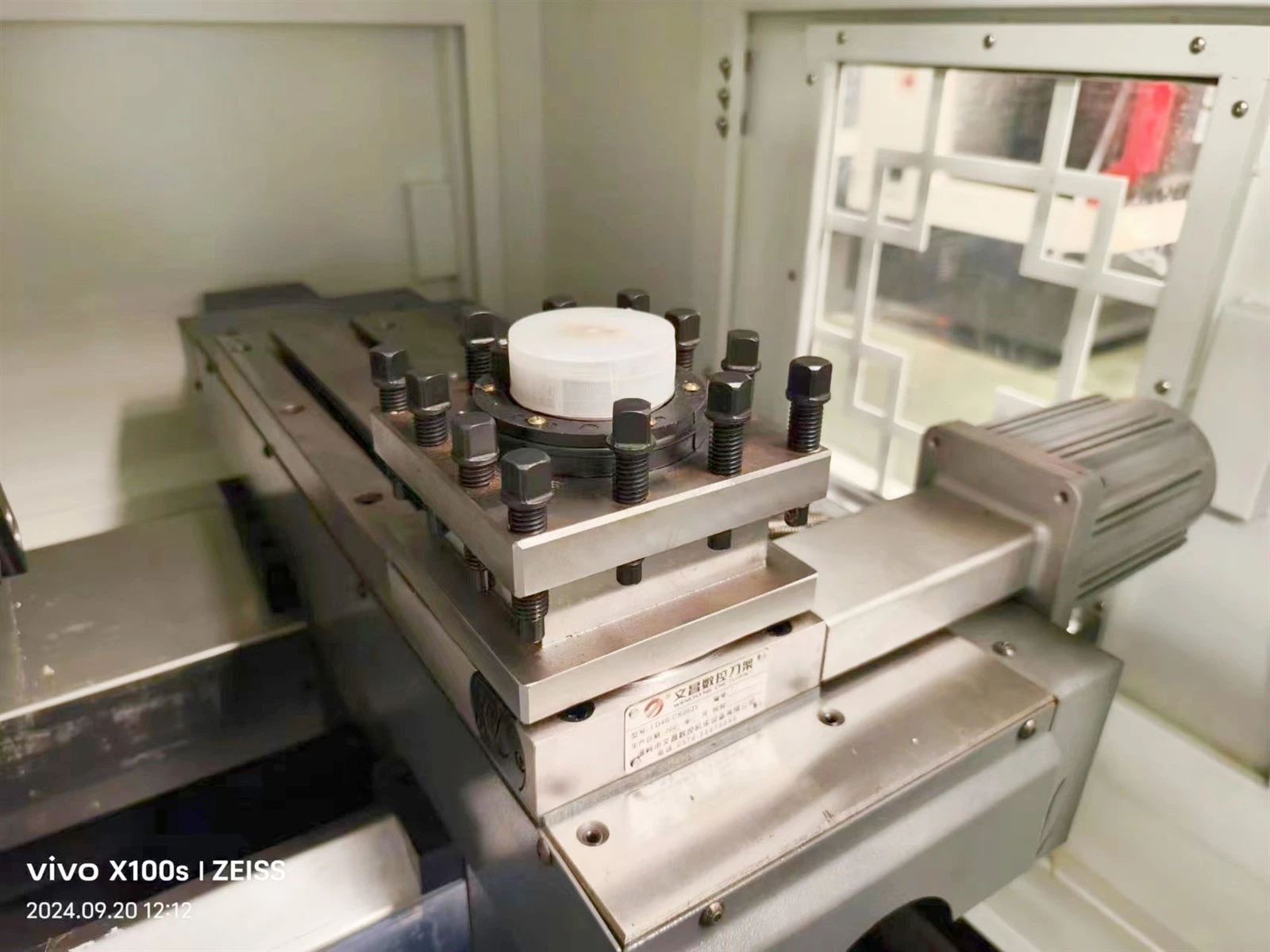

banda típusú szerszámoszlop
torony választható
Lapos ágy/45 fokos egy-részes-öntő ferde gépágy

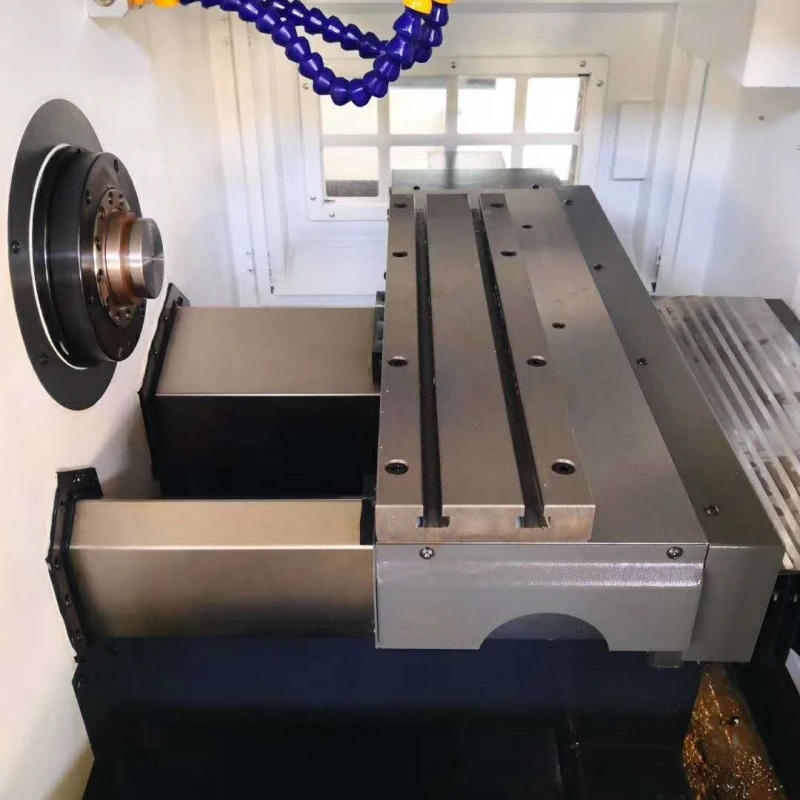

Nagy pontosságú tajvani lineáris vezetősín

Az orsóegységnek két típusa van: erős vágás és nagy{0}}sebességű

A nehéz vágóorsó egység csapágyak és fogaskerekek megmunkálására alkalmas.

A nagy sebességű orsóegység nagy{0}}sebességű és nagy{1}}precíziós megmunkáláshoz való.

Standard konfiguráció

6/8 állomásos elektromos torony és 8 állomásos szervo torony opcionális

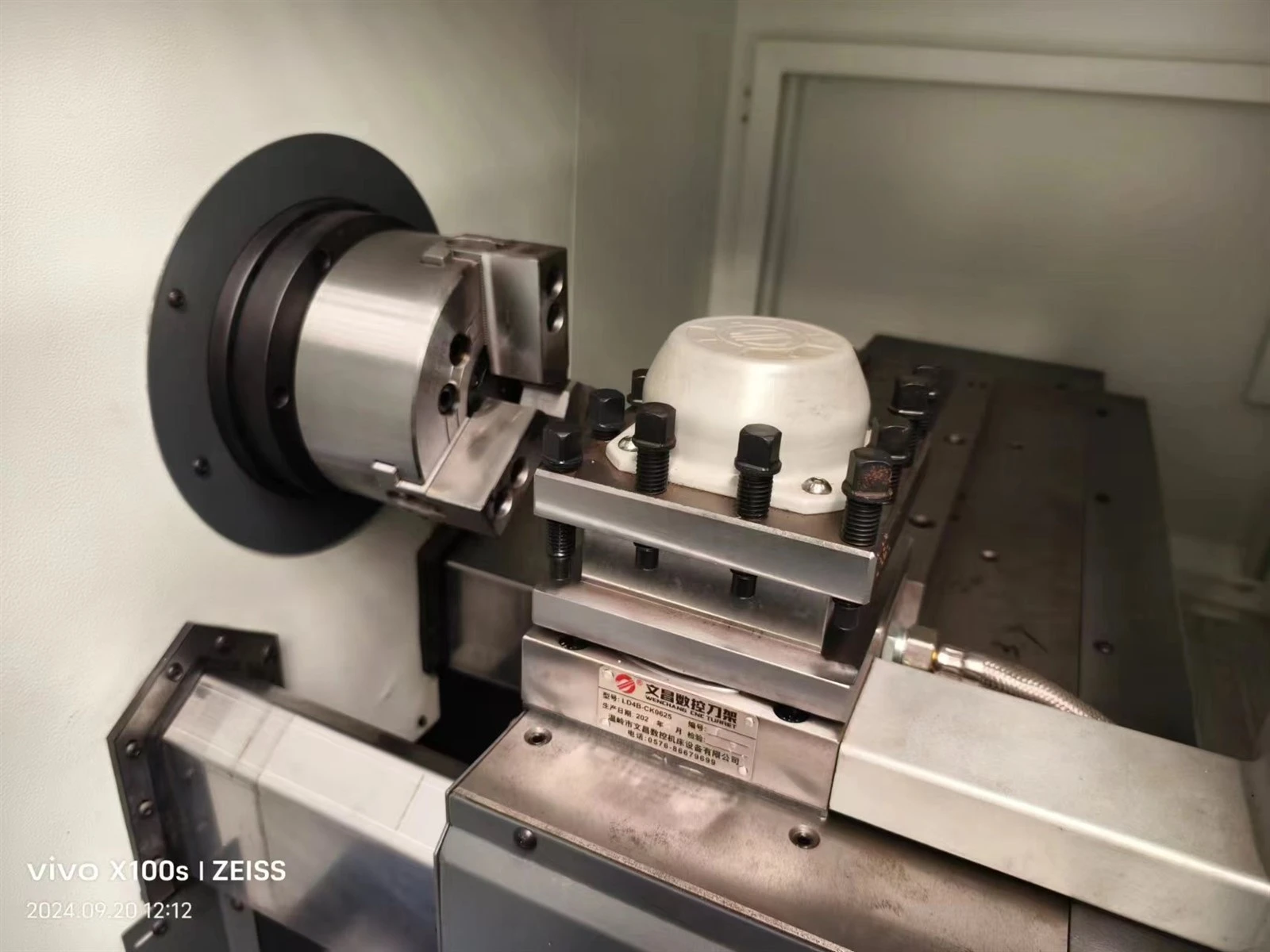

A kézi tokmány szabványos hidraulikus tömör és üreges tokmány, a hidraulikus befogó opcionális

Lineáris vezetősín Görgős lineáris vezetősín gyors és magas
pontosság

Műszaki adatok

Műszaki adatok	Egységek	H32i
Max. lengés átmérő az ágy felett	mm	320
Max. lengési átmérő a csúszda felett	mm	70
Max.feldolgozási hossz	mm	185
Max rúdkapacitás	mm	39
Max. feldolgozási átmérő (lemez)	mm	320
Orsó orr	GB59001	A2-5
orsó furat	φ/mm	48
Orsó fordulatszám	r/perc	50-4000
Orsó férfi hatalom	KW	3.7
Tokmány mérete	Hüvelyk	6
Xaxis gyorsmenet	m/perc	24
Z tengely gyorsmenet	m/perc	24
X tengely szervomotor nyomatéka	N.m	4
Z tengely szervomotor nyomatéka	N.m	4
Xaxis utazás	mm	280
Zaxis utazás	mm	330
Szerszámszár mérete	mm	20x20/025
Teljes névleges teljesítmény	KW	6
Teljes névleges áram	A	13
Nettó tömeg	kg	1400
A gép mérete (H × SZ × M)	(mm)	1620×1420×1700
