Új függőleges eszterga



1, Új függőleges eszterga megmunkáló központ nyitott doboz a megjelenés ellenőrzéséhez, a földcsavarok beszereléséhez és a betétvas beállításához.



2, Lazítsa meg a függőleges megmunkálási középponti asztalt (X-tengely). Ágynyereg (Y-tengely) fékcsavar vagy ütközőtalp acél; távolítsa el a szerszámtár ütközőblokkját.



3, Villamosítsa és szellőztesse a függőleges megmunkáló központot.



4, Marófej (Z-tengely) rögzített eszköz eltávolítása, a következő módszerek: gépi teljesítmény. Mozgassa a Z-tengelyt pozitív irányba (az óramutató járásával megegyező irányba) egy kézlendítéssel, indítsa el a marófej konzolját, majd mozgassa nagyon lassan a Z-tengelyt. Menj a negatív irányba; addig menjen, amíg a marófejet az ellensúllyal összekötő lánc éppen meg nem eszi az erőt. Távolítsa el az ellensúlyt tartó tartórudat az oszlop hátulján. Megjegyzés: Egyes nagy sebességű,{8}} függőleges megmunkáló központokban lehetőség van az ellensúly rögzítésére az oszlop oldalán (csavarok), amikor a gépet szállítják és rögzítik.



5, Előkészületek a szerszámtár használata előtt: (Vödör típusú) Kapcsolja ki a sűrített levegőt. mozgassa a Z-tengelyt a nullapont feletti pozícióba. Kézzel mozgassa a szerszámtárat jobbra-balra, hogy tesztelje a szerszámtár használhatóságát (rugalmas-e a mozgás; becsukható-e a védőajtó.) Kapcsolja be a sűrített levegőt. Mozgassa a szerszámtárat az M kóddal, és ellenőrizze, hogy a helykapcsoló működik-e. Használja a TxxM06 utasítást a kés cseréjéhez, ha a kezelőpanelen a késpozíció kijelzése nem egyezik a tényleges késpozícióval, akkor át kell dolgozni, és módosítani kell a késpozíció kijelzését.



6, Állítsa be a szintet (szintezés) az alábbiak szerint: X-tengely Y-tengely mozgassa a középső pozícióba. Állítsa a szerszámgépet vízszintes helyzetbe. Mérje meg a pontosságot: az orsó forgástengelyének függőlegességét a munkaasztal felületéhez képest (rajzkör). Ha a rajzkör pontossága nem megfelelő, akkor a földcsavarhoz kell igazítani, hogy a pontosság visszatérjen a gyártási értékhez.



7, új függőleges eszterga megmunkáló központ pajzs olajszivárgás kezelése: 704 tömítőanyag + üvegragasztó. Vízlemez körül a kapcsolatot az ágy csinálni olajtömítések. y-tengely után a zsugorodás elleni védőburkolatot le kell szerelni, az oszlop gyökerét meg kell tenni olajtömítéseket. Az olajtömítést az olajvezető horonynál kell elkészíteni az ágy előtt vagy oldalán.



8. Ellenőrizze a légkondicionáló, a kenőszivattyú, az olaj-vízleválasztó, a nyomókés hengerének épségét, és igazítsa az ügyfélhez és a használatához. Megjegyzés: az olaj-vízleválasztót, a nyomókés hengerét rendszeresen kenni kell.



9, készítsen egy egyszerű ciklusprogramot, fél órán át alapjáraton, hogy az általános szállítás az új függőleges megmunkálóközponton teljes kenést kapjon és be{1}}betörjön.

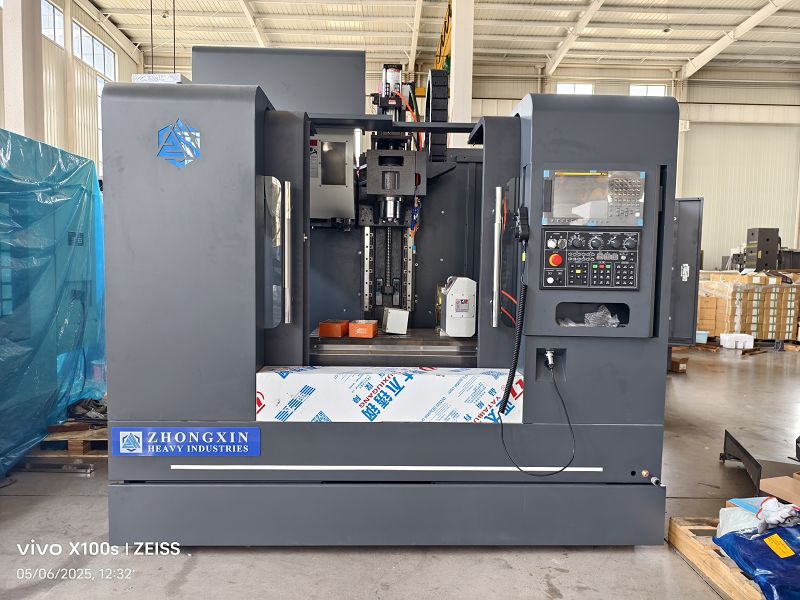

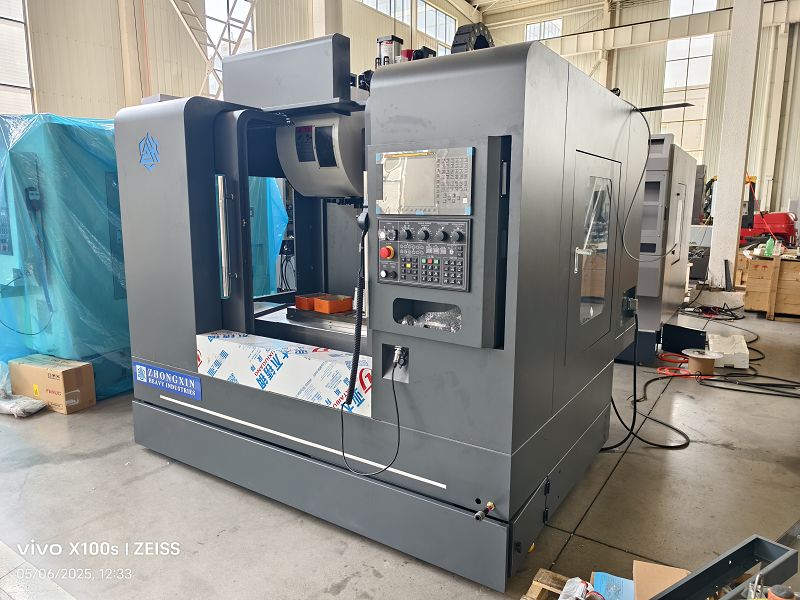

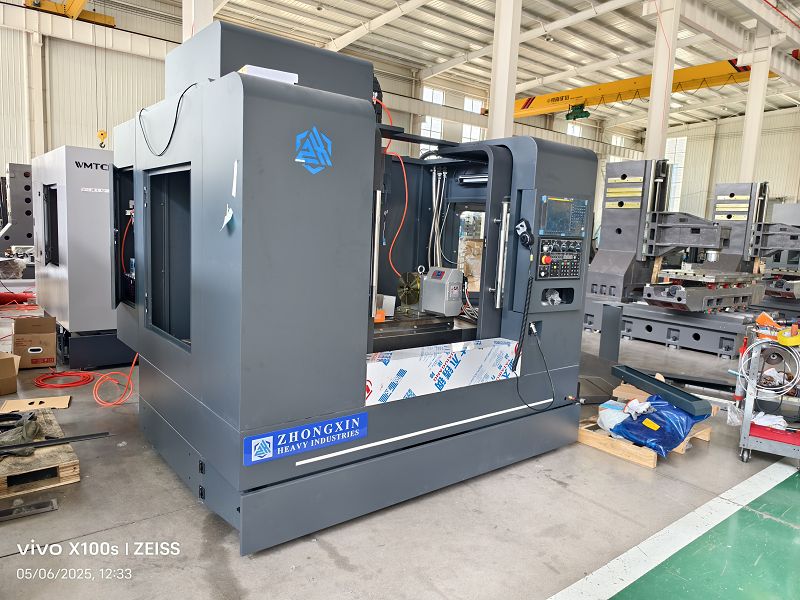

Ez a VMC alkalmas mechanikai megmunkálásra és formakészítésre. És alkalmazkodni tud a feldolgozási követelményekhez a durva megmunkálástól a végső megmunkálásig. Számos munkafolyamatot is képes befejezni, mint például marás, fúrás, menetfúrás, fúrás stb.





● Kiváló minőségű műgyanta homok

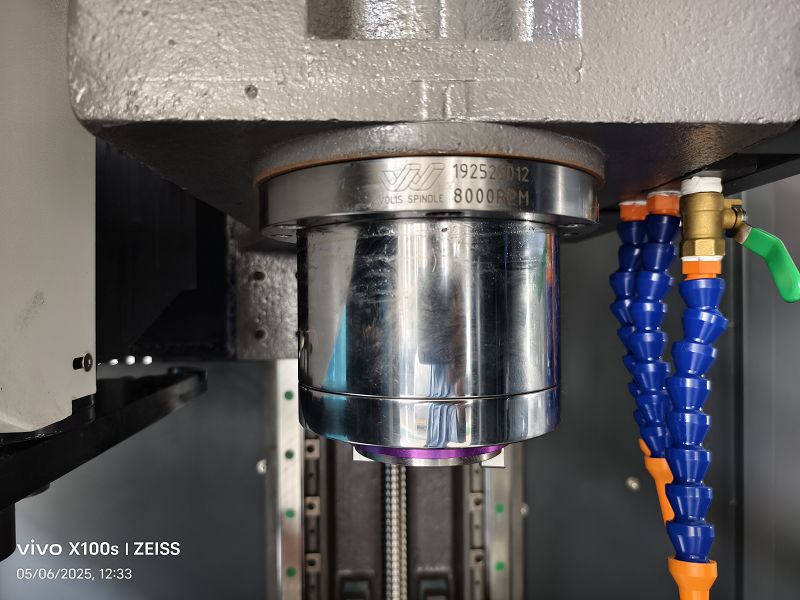

● Tajvani orsó

● Tajvani golyóscsavar és záróanya

● Tajvani nyomáshenger

● Automata kenőrendszer

● Forgácsszállító az opcionálisan

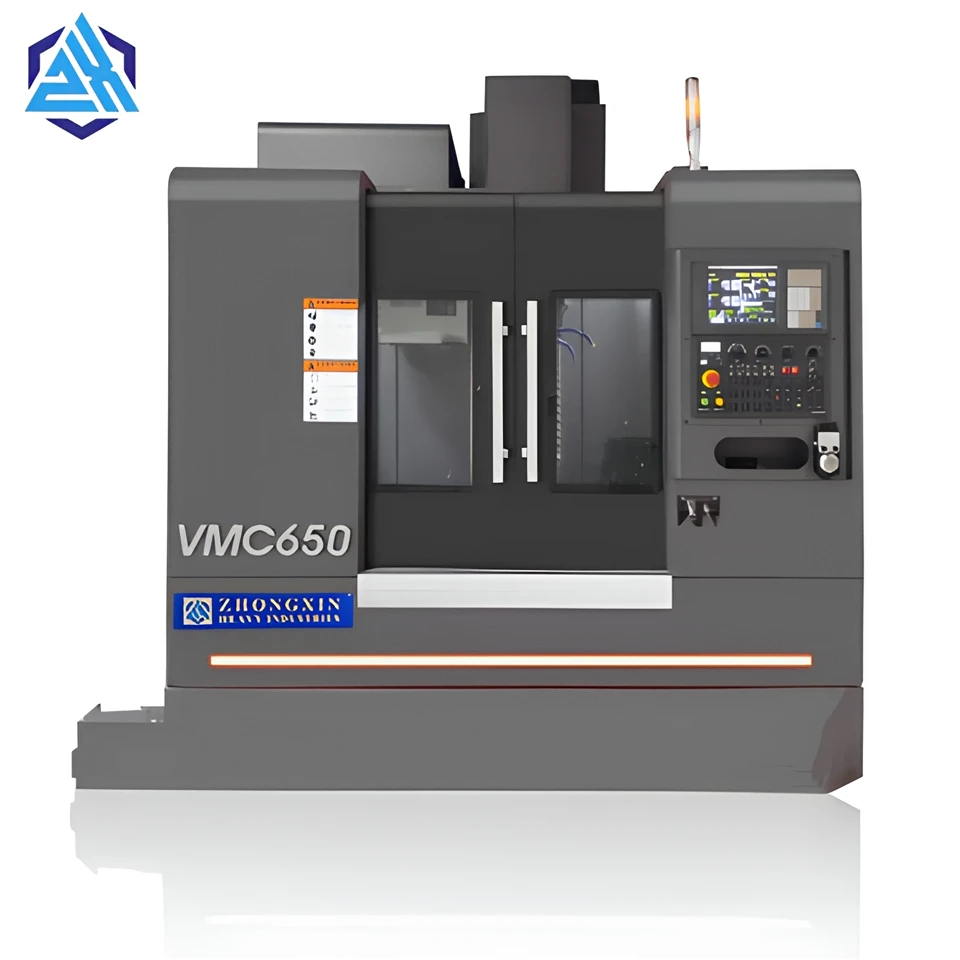

MODELL	VMC650
Asztal mérete (mm)	900x400
Asztal max. terhelés (kg)	350
X/Y/Z tengely mozgása (mm)	650x400x500
Ker. az orsó és az oszlop vezetőfelülete között (mm)	476
Ker. az orsó homlokfelülete és a munkaasztal felülete között (mm)	100-600
X/Y/Z Max. előtolási sebesség	10000
X/Y/Z Max. gyorsmenet (m/perc)	32/32/30
Orsó max. sebesség (r/perc)	8000
Orsó kúpos furata (típus)	BT40 (opcionális BT50)
Orsós motor (kw)	5.5/7.5
X/Y/Z tengely szervomotor (kw)	2.6/2.6/2.8
X/Y/Z motor csatlakozás	Közvetlen kapcsolat
X/Y/Z vezetősín forma	Blokkvezető út/ Opcionális lineáris út
A munkaasztal T nyílása (mm)	3-18x125
Ismételt pozicionálási pontosság (mm)	+/-0.004

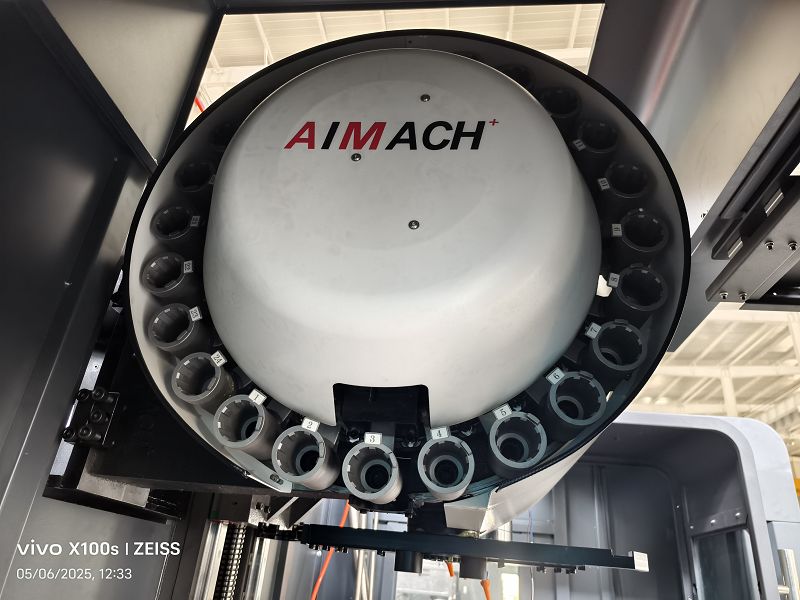

Szerszámmagazin	Kalap/lemez
Szerszám kapacitás	16 kalap/ 16 lemez
A szerszám maximális súlya (kg)	7
Max. szerszám hossza (mm)	250/350
Elektromos teljesítmény (kVA)	10
A gép mérete (HxSzxH) (mm)	2300x2000x2300
Nettó. súly (kb) (kg)	4500
