Ami a megmunkálási műveleteket illeti, az előállított forgács típusa sokat elárulhat a folyamat hatékonyságáról és minőségéről. Szállítóként aÚj függőleges eszterga, abban a kiváltságban volt részem, hogy a megmunkálási folyamat során első kézből szemtanúja lehettem a különféle forgácsképződéseknek. Ebben a blogban az új függőleges eszterga által előállított különféle forgácsok és azok következményeivel foglalkozom.
A forgácsképzés megértése a megmunkálásban
Mielőtt megvitatnánk az új függőleges esztergagép által előállított forgácsok konkrét típusait, elengedhetetlen, hogy megértsük a forgácsképzés alapelveit. A megmunkálás során a vágószerszám eltávolítja az anyagot a munkadarabból, és ez az eltávolított anyag forgácsot képez. A forgács alakját, méretét és típusát számos tényező befolyásolja, beleértve a vágási sebességet, az előtolási sebességet, a fogásmélységet, a szerszám geometriáját és a megmunkálandó anyagot.
Új függőleges esztergagéppel előállított forgácstípusok
Folyamatos chipek
A folytonos forgácsok hosszú, töretlen anyagszalagok, amelyek jellemzően képlékeny anyagok, például alumínium, réz és lágyacél megmunkálásakor keletkeznek. Ezek a forgácsok akkor keletkeznek, amikor a vágószerszám simán nyírja az anyagot, és a forgács folyamatosan áramlik a szerszám gereblye felületén. Az új függőleges esztergagépet úgy tervezték, hogy hatékonyan kezelje a folyamatos forgácsot a fejlett forgácskezelő rendszerének köszönhetően.
A folyamatos forgács előnye, hogy gördülékeny és hatékony megmunkálási folyamatot jelez. Jó felületi minőséget is eredményeznek a munkadarabon. A folyamatos forgácsok azonban néha problémákat okozhatnak, ha túl hosszúak lesznek, és a vágószerszám vagy a munkadarab köré tekerednek. Ennek megakadályozására az új függőleges eszterga forgácstörőkkel van felszerelve, amelyek a forgácsot kisebb, jobban kezelhető darabokra törik.
Nem folyamatos chipek
A nem folytonos forgácsok, más néven szegmentált forgácsok rövid, törött anyagdarabok, amelyek rideg anyagok, például öntöttvas, magas széntartalmú acél és egyes műanyagok megmunkálásakor keletkeznek. Ezek a forgácsok akkor keletkeznek, amikor az anyag eltörik, nem pedig simán nyíró. Az új függőleges esztergagép hatékonyan tudja kezelni a nem folytonos forgácsokat, mivel robusztus felépítése és nagy forgácsolóereje áttöri a rideg anyagot.
A nem folytonos forgácsok általában könnyebben kezelhetők, mint a folyamatos forgácsok, mivel nem hajlamosak a vágószerszám vagy a munkadarab köré tekeredni. Ezek azonban túlzott kopást okozhatnak a vágószerszámon, mivel a törött anyag hirtelen becsapódása megterhelheti a szerszám élét. A szerszámkopás minimalizálása érdekében fontos a megfelelő forgácsolószerszám geometria és forgácsolási paraméterek alkalmazása a rideg anyagok új függőleges esztergagéppel történő megmunkálásakor.
Fogazott chips
A fogazott forgács, más néven fűrészfog forgács, folyamatos és nem folytonos forgácsok kombinációja. Jellemzőjük a chip hosszában váltakozó csúcsok és völgyek sorozata. Fogazott forgácsok általában nagy szilárdság/szívósság aránnyal rendelkező anyagok, például titánötvözetek és egyes nagy szilárdságú acélok megmunkálásakor keletkeznek.
Az új függőleges eszterga nagy sebességű orsójának és fejlett vezérlőrendszerének köszönhetően precízen fogazott forgácsot képes előállítani. A fogazott forgácsok stabil megmunkálási folyamatot jelezhetnek, de vibrációt és zajt is okozhatnak, ami befolyásolhatja a munkadarab felületi minőségét. A rezgések és a zaj csökkentése érdekében fontos a vágási paraméterek optimalizálása és éles élű vágószerszám használata.
Forgácskezelés az új függőleges esztergagépben
A hatékony forgácskezelés kulcsfontosságú az új függőleges eszterga teljesítménye és hosszú élettartama szempontjából. Az esztergagép átfogó forgácskezelő rendszerrel van felszerelve, amely forgácsszállítókat, forgácstörőket és hűtőfolyadék-rendszereket foglal magában.
A forgácsszállítószalagokat úgy tervezték, hogy gyorsan és hatékonyan távolítsák el a forgácsot a megmunkálási területről. A forgácsot egy gyűjtőedénybe szállítják, ahol könnyen kidobhatók vagy újrahasznosíthatók. A forgácstörők, amint azt korábban említettük, a forgácsok kisebb, jobban kezelhető darabokra törésére szolgálnak, megakadályozva, hogy azok a vágószerszám vagy a munkadarab köré tekeredjenek.
A hűtőfolyadék-rendszer létfontosságú szerepet játszik a forgácskezelésben. Segít lehűteni a vágószerszámot és a munkadarabot, csökkentve a hőképződést és a szerszámkopást. A hűtőfolyadék a forgácsot is kiöblíti a vágási területről, megakadályozva azok felhalmozódását és problémákat. Az új függőleges eszterga nagynyomású hűtőfolyadék rendszert használ, amely a legbonyolultabb megmunkálási műveletekből is hatékonyan tudja eltávolítani a forgácsot.
A forgácstípus hatása a megmunkálási teljesítményre
Az új függőleges eszterga által előállított forgácsok típusa jelentős hatással lehet a megmunkálási teljesítményre. Például a folyamatos forgácsok sima és hatékony megmunkálási folyamatot jeleznek, ami jó felületi minőséget és magas termelékenységet eredményezhet. Másrészt a nem folytonos forgácsok túlzott szerszámkopást okozhatnak, és ronthatják a felületminőséget.
A különböző típusú forgácsok és azok következményeinek megértésével a kezelők optimalizálhatják a megmunkálási folyamatot a legjobb eredmény elérése érdekében. Például, ha folyamatos forgácsot állítanak elő, de az túl hosszú, a kezelő beállíthatja a vágási paramétereket, vagy forgácstörőket használhat a forgácsok kisebb darabokra törésére. Ha a nem folytonos forgácsok túlzott szerszámkopást okoznak, a kezelő megváltoztathatja a vágószerszám geometriáját, vagy más vágófolyadékot használhat.
Összehasonlítás más esztergagépekkel

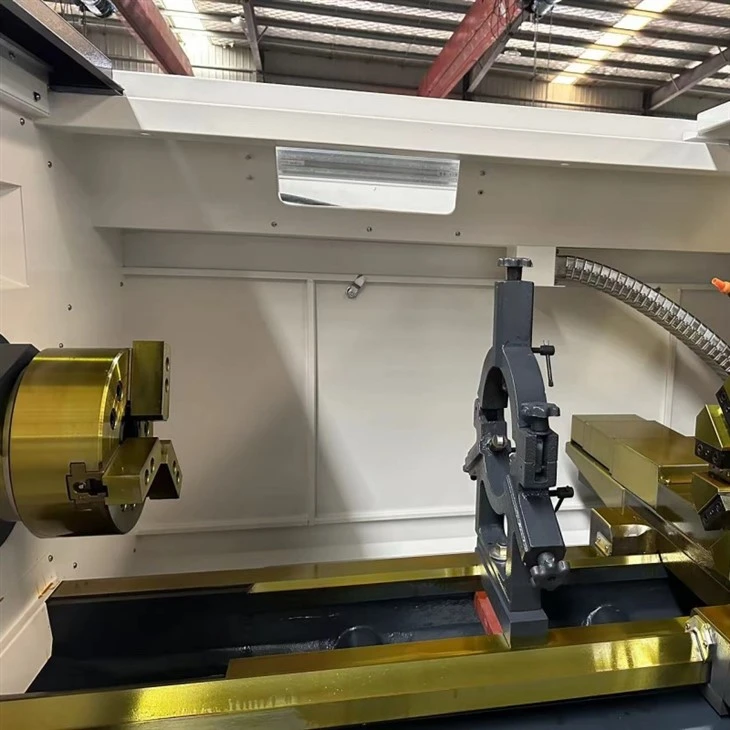

Más esztergagépekhez képest, mint plKétorsós CNC esztergaés aÚj CNC eszterga, az új függőleges eszterga számos előnnyel jár a forgácskezelés terén.
Az új függőleges eszterga függőleges kialakítása jobb forgácseltávolítást tesz lehetővé, mivel a gravitáció segít lehúzni a forgácsot a forgácsszállítószalagba. Ez csökkenti annak kockázatát, hogy forgács halmozódjon fel a megmunkálási területen és problémákat okozzon. Ezenkívül az új függőleges eszterga fejlett forgácskezelő rendszere hatékonyabban kezeli mind a folyamatos, mind a nem folytonos forgácsokat, ami simább és termelékenyebb megmunkálási folyamatot eredményez.
Következtetés
Összefoglalva, az új függőleges eszterga egy nagy teljesítményű és sokoldalú megmunkálószerszám, amely a megmunkált anyagtól és a használt forgácsolási paraméterektől függően különféle forgácstípusok előállítására képes. A különböző típusú forgácsok és azok következményeinek megértésével a kezelők optimalizálhatják a megmunkálási folyamatot, hogy a legjobb eredményeket érjék el a felületi minőség, a termelékenység és a szerszám élettartama tekintetében.
Ha többet szeretne megtudni az új függőleges esztergagépről, és arról, hogyan javíthatja meg megmunkálási műveleteit, javasoljuk, hogy vegye fel velünk a kapcsolatot egy konzultációért. Szakértői csapatunk készséggel válaszol kérdéseire, és segít megtalálni a megfelelő megoldást az Ön speciális igényeihez.
Hivatkozások
- Boothroyd, G. és Knight, WA (2006). A megmunkálás és a szerszámgépek alapjai. CRC Press.
- Kalpakjian, S. és Schmid, SR (2009). Gyártástechnika és technológia. Pearson Prentice Hall.
- Trent, EM és Wright, PK (2000). Fémvágás. Butterworth-Heinemann.
