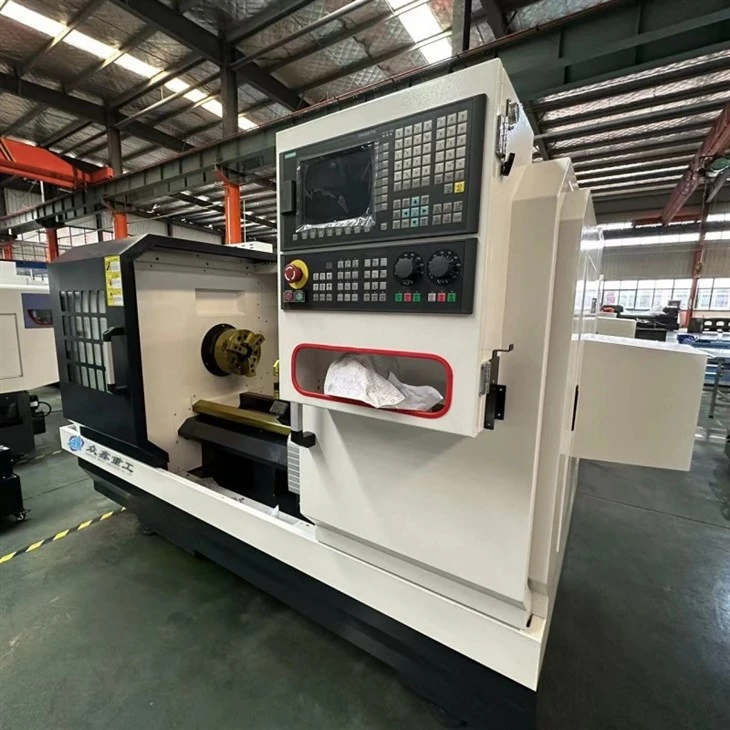

A precíziós CNC esztergagépek szállítójaként első kézből tapasztalhattam, hogy a munkatartási módszerek milyen kritikus szerepet játszanak a gyártási folyamatban. A munkafogás a munkadarab rögzítésének technikája a megmunkálási műveletek során a pontosság, precizitás és biztonság érdekében. Ebben a blogbejegyzésben a precíziós CNC esztergagépekben alkalmazott különféle munkatartási módszereket, azok előnyeit és a megfelelő választás szempontjait mutatom be.
Chuck Workholding
A CNC esztergagépeknél az egyik leggyakoribb munkatartási módszer a tokmányok használata. A tokmányok olyan eszközök, amelyek biztonságosan megfogják a munkadarabot és az orsóval együtt forgatják. Többféle tokmány létezik, mindegyiknek megvan a maga egyedi funkciója és alkalmazása.
Hárompofás Chuck
A hárompofás tokmány a CNC esztergagépek legszélesebb körben használt tokmánya. Három pofából áll, amelyek egyszerre mozognak, hogy megfogják a munkadarabot. A pofák jellemzően önközpontúak, ami azt jelenti, hogy automatikusan központosítják a munkadarabot a tokmányban. Ez megkönnyíti a beállítást és a használatát, különösen kerek munkadaraboknál. A hárompofás tokmány sokféle alkalmazásra alkalmas, a durva esztergálástól a befejező műveletekig.
Négypofás Chuck
A négypofás tokmány sokoldalúbb, mint a hárompofás tokmány. Négy független pofával rendelkezik, amelyek egyenként állíthatók a szabálytalan alakú munkadarabok megfogására. Ez ideálissá teszi négyzet, téglalap vagy hatszögletű munkadarabok megmunkálásához. A négypofás tokmány beállítása azonban több időt és szakértelmet igényel, mint a hárompofás tokmánynál, mivel a pofákat óvatosan kell beállítani a munkadarab pontos központosításához.
Collet Chuck
A befogótokmányok kis átmérőjű munkadarabok nagy pontosságú rögzítésére szolgálnak. Ezek egy befogópatronból állnak, amely egy hüvely, amely megfogja a munkadarabot, és egy befogóanyából, amely megfeszíti a befogót a munkadarab körül. A befogótokmányok kiváló koncentrikusságot és megfogási erőt biztosítanak, így alkalmasak olyan precíziós megmunkálási műveletekre, mint a fúrás, dörzsárazás és menetvágás.
Létesítmény Munkatartás
A rögzítőelemek olyan egyedi gyártmányú eszközök, amelyeket egy adott munkadarab vagy munkadarabcsalád rögzítésére terveztek. Ezeket akkor használják, ha a munkadarabot a tokmány nem tudja biztonságosan tartani, vagy ha nagyfokú pontosságra és ismételhetőségre van szükség. A rögzítők különféle anyagokból készülhetnek, például acélból, alumíniumból vagy műanyagból, és úgy tervezhetők, hogy a munkadarabot meghatározott tájolásban vagy helyzetben tartsák.
Satu rögzítés
A satu rögzítő egy egyszerű és sokoldalú rögzítés, amelyet a munkadarabok két pofa között tartására használnak. A satuszerelvények sokféle alkalmazáshoz használhatók, a kis alkatrészektől a nagy munkadarabokig. Különböző méretben és stílusban kaphatók, és testreszabhatók a munkadarab egyedi követelményeinek megfelelően.
Indexelő berendezés
Az indexelő rögzítők a megmunkálási műveletek során a munkadarab meghatározott szögbe vagy pozícióba forgatására szolgálnak. Általában több jellemző megmunkálására használják egy munkadarabon, például furatok, hornyok vagy kulcshornyok. Az indexelő rögzítők lehetnek manuálisak vagy automatikusak, és úgy tervezhetők, hogy a munkadarabot fokonkénti vagy foktöredékenként indexeljék.
Szöglap rögzítés
A munkadarabot az orsó tengelyéhez képest meghatározott szögben tartsa egy szöglemezes rögzítés. A saroklemezes rögzítőket általában szögletes felületek, például ferde vagy letörések megmunkálására használják. Különféle anyagokból készülhetnek, például acélból vagy alumíniumból, és úgy tervezhetők, hogy biztonságosan a helyén tartják a munkadarabot.
Tüske munkatartó
A tüskék a központi furattal vagy furattal rendelkező munkadarabok rögzítésére szolgálnak. Általában a munkadarab külső átmérőjének megmunkálására használják, például esztergálásra, köszörülésre vagy hónolásra. A tüskék két típusba sorolhatók: tömör tüskék és táguló tüskék.
Szilárd tüske
A tömör tüske egy hengeres rúd, amelyet a munkadarab központi furatába helyeznek be. Ezután a munkadarabot egy tokmány vagy egy rögzítő segítségével rögzítik a tüskére. A tömör tüskék egyszerűek és olcsók, de csak meghatározott furatátmérőjű munkadarabokhoz használhatók.
Bővülő tüske
A táguló tüske egyfajta tüske, amely különböző furatátmérőkhöz állítható. Egy kúpos tengelyből és egy sor táguló befogóból áll, amelyek a tengelyen helyezkednek el. A tengely meghúzásakor a befogópatronok kitágulnak és megfogják a munkadarab belső felületét. A táguló tüskék biztonságosabb és pontosabb fogást biztosítanak a tömör tüskékhez képest, és szélesebb furatátmérő-tartományhoz használhatók.
Szempontok a megfelelő munkavégzési módszer kiválasztásához
A precíziós CNC eszterga tartási módszerének kiválasztásakor több tényezőt is figyelembe kell venni, beleértve a munkadarab típusát, a megmunkálási műveletet, a szükséges pontosságot és precizitást, valamint a gyártási mennyiséget. Íme néhány tipp a megfelelő munkatartási mód kiválasztásához:
- A munkadarab anyaga és formája:A munkadarab anyaga és alakja határozza meg a legmegfelelőbb tartási módot. Például a kerek munkadarabokat biztonságosan rögzítheti a tokmány, míg a szabálytalan alakú munkadarabokhoz rögzítőelemre vagy egyedi gyártású munkadarabra lehet szükség.
- Megmunkálási művelet:A megmunkálási művelet a munkavégzés módjának kiválasztását is befolyásolja. Például a durva esztergálási műveleteknél robusztusabb munkafogási módszerre lehet szükség a nagy forgácsolóerőknek, míg a megmunkálási műveleteknél pontosabb tartási módszerre lehet szükség a munkadarab pontosságának és felületi minőségének biztosítása érdekében.
- Szükséges pontosság és precizitás:A megmunkálási művelet szükséges pontossága és precizitása határozza meg a legmegfelelőbb munkavégzési módot. Például a nagy pontosságú megmunkálási műveletekhez befogótokmányra vagy tágító tüskére lehet szükség a munkadarab koncentrikusságának és pontosságának biztosításához.
- Gyártási mennyiség:A termelési mennyiség a munkavégzés módjának megválasztását is befolyásolja. A nagy volumenű gyártáshoz automatizáltabb és hatékonyabb munkatartási módszerre lehet szükség a beállítási idő csökkentése és a termelékenység növelése érdekében.
Következtetés
A munkatartás a precíziós CNC esztergagép megmunkálási folyamatának kritikus aspektusa. A megfelelő munkatartási módszer kiválasztásával jelentősen javítható a megmunkálási művelet pontossága, precizitása és termelékenysége. A precíziós CNC esztergagépek szállítójaként a munkatartási megoldások széles skáláját kínáljuk ügyfeleink speciális igényeinek kielégítésére. Legyen szó tokmányról, szerelvényről vagy egyedi gyártású munkamegtartóról, mi a megfelelő megoldást kínáljuk.
