Szia! Az új CNC függőleges esztergagépek beszállítójaként saját bőrömön tapasztaltam, milyen fontos az igazítási folyamat ezeknél a gépeknél. Ez nem csupán technikai kérdés; ez egy döntő lépés, amely jelentősen befolyásolhatja az eszterga teljesítményét, pontosságát és élettartamát. Tehát nézzük meg, mit is takar az új CNC függőleges eszterga igazítási folyamata.
Miért számít az igazítás?
Mielőtt belevágnánk az igazítási folyamat aprólékos részébe, beszéljünk arról, miért olyan fontos ez. A rosszul beállított CNC függőleges eszterga számos problémát okozhat. Előfordulhat, hogy pontatlan vágásokat kap, ami azt jelenti, hogy késztermékei nem felelnek meg a szükséges előírásoknak. Ez anyagpazarláshoz, megnövekedett gyártási költségekhez és elégedetlen vásárlókhoz vezethet.
Ezen túlmenően a hibás beállítás extra terhelést jelent a gép alkatrészeire. A meghajtórendszernek, a csapágyaknak és a vágószerszámoknak a kelleténél keményebben kell dolgozniuk, ami idő előtti kopáshoz és elhasználódáshoz vezethet. Ez nemcsak gyakoribb karbantartást és javítást jelent, hanem lerövidítheti az eszterga teljes élettartamát is. Dióhéjban tehát a megfelelő beállítás kulcsfontosságú ahhoz, hogy a legtöbbet hozza ki új CNC függőleges esztergagépéből.
Beállítás előtti ellenőrzések
Mielőtt elkezdené a tényleges igazítási folyamatot, el kell végeznie néhány előzetes beállítási ellenőrzést. Először is alaposan szemrevételezéssel ellenőrizni kell az esztergagépet. Keresse meg a sérülés jeleit, például repedéseket a keretben, laza csavarokat vagy elhasználódott alkatrészeket. Ha észrevesz valamit, ami elromlik, a legjobb, ha az igazítás folytatása előtt foglalkozik vele.
Ezután ellenőrizze az eszterga szintjét. Használhat kiváló minőségű vízmértéket, hogy megbizonyosodjon arról, hogy a gép a padlón ül. Az egyenetlen felület már az elején megzavarhatja a beállítást. Ha az eszterga nincs vízszintben, addig állítsa be a szintező lábakat, amíg az nem lesz. Ez apró lépésnek tűnhet, de nagy hatással lehet az igazítási folyamatra.
Orsóigazítás
Az új CNC függőleges eszterga igazításának egyik legkritikusabb szempontja az orsóigazítás. Az orsó az eszterga szíve, és ha nincs megfelelően beállítva, minden más megsérül. Az orsó beállításának első lépése az orsó axiális kifutásának ellenőrzése. Ez az orsó tengelye mentén végzett mozgásának mértékére vonatkozik. A kifutás méréséhez tárcsajelzőt használhat. Ideális esetben az axiális kifutásnak a gyártó által megadott tűréshatáron belül kell lennie.
A radiális kifutás egy másik fontos tényező. Ez méri az orsó mozgását a tengelyére merőlegesen. Az axiális kifutáshoz hasonlóan tárcsajelzőt is használhat a sugárirányú kifutás méréséhez. Ha a sugárirányú kifutás túl magas, az egyenetlen vágást és rossz felületi minőséget okozhat a munkadarabokon. Az esetleges kifutási problémák kijavításához szükség lehet az orsócsapágyak vagy a hajtásrendszer beállítására.
Eszköz Post Alignment
A szerszámoszlop az a hely, ahol a vágószerszámokat rögzíti, ezért elengedhetetlen, hogy megfelelően legyen beállítva. Kezdje azzal, hogy ellenőrizze a szerszámoszlop párhuzamosságát az orsóval. Egyenes éllel és hézagmérővel mérheti meg a távolságot a szerszámoszlop és az orsó referenciafelülete között. A résnek egyenletesnek kell lennie a szerszámoszlop teljes hosszában.
Ha bármilyen eltérést észlel, módosítania kell a szerszámoszlopot. Egyes esztergagépek állítható szerszámoszlop-tartókkal rendelkeznek, amelyek lehetővé teszik a finombeállítások elvégzését. Miután beállította a szerszámoszlopot a párhuzamossághoz, arról is gondoskodnia kell, hogy a megfelelő magasságban legyen. A szerszám vágóélének az orsó középpontjával egy magasságban kell lennie. Ez biztosítja a forgácsolóerők egyenletes eloszlását, és segít megelőzni a szerszám törését.
Tailstock igazítás
A faroktámasz a munkadarab másik végének megtámasztására szolgál, különösen hosszú vagy karcsú részek esztergálásakor. A megfelelő farokbeállítás elengedhetetlen a munkadarab koncentrikusságának megőrzéséhez. Kezdje azzal, hogy ellenőrizze a szár és az orsó igazítását. Tesztrúddal és tárcsajelzővel mérheti az eltolást a farokrész közepe és az orsó közepe között.
Ha van eltolás, akkor be kell állítani a farokszárat. Sok esztergagép rendelkezik beállítócsavarokkal, amelyek lehetővé teszik a farokszár vízszintes és függőleges mozgatását. Óvatosan végezze el a beállításokat, és ellenőrizze újra a beállítást, amíg az eltolás az elfogadható tűréshatáron belülre nem kerül. A jól beállított farokrész biztosítja a munkadarab szilárdan és koncentrikusan tartását, ami jobb minőségű esztergálási műveleteket eredményez.
Keresztcsúszda és összetett támasztékbeállítás
A keresztszán és az összetett támasz a forgácsolószerszám X és Z tengelyen történő mozgásának szabályozására szolgál. Ezeket az alkatrészeket pontosan be kell igazítani a precíz megmunkáláshoz. Ellenőrizze a keresztszán párhuzamosságát az orsó tengelyével. Egyenes éllel és hézagmérővel mérheti meg a hézagot a keresztcsúszda hosszában. A párhuzamosságtól való bármilyen eltérés kúpos vágásokat vagy pontatlan méreteket okozhat.
Az összetett támasztékot is igazítani kell. Simán és pontosan kell mozognia a kívánt szögben. Ellenőrizze, hogy nem tapadt-e meg vagy nem tapadt-e be a keveréktámasz mozgása során. Ha bármilyen problémát észlel, előfordulhat, hogy meg kell kennie az alkatrészeket, vagy be kell állítania a hornyokat a megfelelő mozgás érdekében.
Után - igazítási tesztelés
Miután befejezte az igazítási folyamatot, fontos, hogy végezzen néhány utó-igazítási tesztet. Kezdje próbavágás futtatásával egy minta munkadarabon. Ellenőrizze a vágás méreteit és felületi minőségét. Ha a méretek a tűréshatáron belül vannak, és a felület minősége jó, az jó jel, hogy az igazítás sikeres volt.
A próbavágás pontosságának mérésére precíziós mérőműszert, például mikrométert vagy koordinátamérő gépet (CMM) is használhat. Hasonlítsa össze a mért értékeket a programozott értékekkel. Ha jelentős eltérések vannak, előfordulhat, hogy vissza kell térnie, és újra ellenőriznie kell az igazítást.
Kapcsolódó eszterga típusok

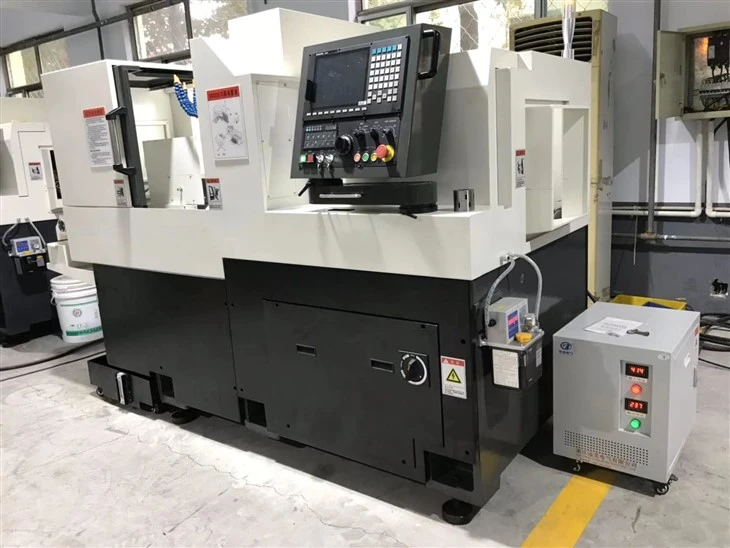

Ha más típusú esztergagépek iránt érdeklődik, nálunk is vanVízszintes EsztergaésSvájci Esztergagép. Ezeknek az esztergagépeknek megvannak a saját egyedi jellemzői és alkalmazásaik, és mindegyik megfelelő beállítást igényel az optimális teljesítmény érdekében. És persze nézze meg nálunkÚj függőleges esztergaa csúcsminőségű függőleges eszterga technológiához.
