Szia! Kézi esztergagépek szállítójaként mindenféle megmunkálási feladattal kapcsolatban sok tapasztalatot szereztem. A kézi esztergagépen az egyik leggyakoribb és legérdekesebb művelet a kúpos esztergálás. Ez egy olyan technika, amelyet számos iparágban alkalmaznak, az autóipartól a repülőgépgyártásig, fokozatosan változó átmérőjű alkatrészek létrehozására. Ebben a blogban megosztok veletek néhány módszert a kézi eszterga kúpos esztergálására.
1. A Tailstock Setover módszer
A tailstock beállítási módszer az egyik legegyszerűbb módja a kúpos esztergaforgatásának kézi esztergagépen. Ez egy nagyszerű lehetőség hosszú, sekély kúpokhoz. Így működik:
Először is ki kell számítania a szükséges átállás összegét. A farokcsap átállításának (S) kiszámításának képlete a következő:
[S = \frac{L(D - d)}{2l}]
ahol (L) a munkadarab hossza, (D) a kúp nagy átmérője, (d) a kúp kis átmérője, és (l) a munkadarab kúpos részének hossza.
Miután kiszámolta az áttételt, be kell állítania a faroktámaszt. Lazítsa meg a hátsó szár bilincsét, és mozgassa a farokszárat a kezelő felé vagy attól távolabb, attól függően, hogy külső vagy belső kúpot forgat. Ezután húzza meg a bilincset, hogy a helyére rögzítse a farokszárat.
Most készen áll a fordulás megkezdésére. Szerelje fel a munkadarabot a fej és a farok közé, és egy vágószerszám segítségével távolítsa el az anyagot a munkadarabból. Ahogy az eszterga forog, a vágószerszám a munkadarab hosszában elmozdul, kúposodást hozva létre.
Az egyik dolog, amit szem előtt kell tartani a tailstock setover módszerrel, hogy csak külső kúpokhoz használható. Továbbá, mivel a farokrész el van tolva, a munkadarab közepe már nincs egy vonalban az eszterga tengelyével, ami problémákat okozhat a kúp pontosságában.
2. Az összetett pihentetési módszer
Az összetett pihentetési módszer egy másik népszerű módja a kúp elforgatásának kézi esztergagépen. Ez egy sokoldalúbb módszer, mint a tailstock setover módszer, mivel külső és belső kúpokhoz egyaránt használható.
Az összetett pihentetés módszerének használatához először szögbe kell állítania az összetett pihenőt. Az összetett támasz szöge megegyezik a kúpos szög felével. A szög pontos beállításához használhat szögmérőt vagy szögmérőt.
Miután az összetett támasz a megfelelő szögben van beállítva, el kell mozgatnia az összetett támaszt a tengelye mentén a kúpos kialakításához. Ezt megteheti kézzel vagy az esztergagépen található kereszt- és hosszirányú előtolási mechanizmusok használatával.
Az összetett pihentetési módszer kiválóan alkalmas rövid, meredek kúpokhoz. Lehetővé teszi a kúpos szög pontosabb szabályozását, mivel szükség szerint beállíthatja a keveréktámasz szögét. Ez azonban egy kicsit időigényes lehet, különösen a hosszú kúpok esetében, mivel a vágószerszámmal többször kell átmenni.
3. A kúpos esztergálási rögzítési módszer
Ha rendszeresen kell kúpos esztergálni, akkor a kúpos eszterga rögzítési módszer a megfelelő megoldás. A kúpos eszterga tartozék egy olyan eszköz, amely az esztergagéphez rögzíthető, és automatikusan szabályozza a vágószerszám mozgását és kúpos kialakítást tesz lehetővé.
A kúpos eszterga tartozék használatához először fel kell szerelni az esztergagépre. A rögzítést általában az esztergaágyra szerelik, és az eszterga keresztszánhoz csatlakoztatják. Ezután be kell állítania a kúp szögét a mellékleten. Ezt úgy teheti meg, hogy beállítja a vezetőléc szögét a tartozékon.
Ha a kúpos eszterga tartozék be van állítva, elkezdheti a kúpos esztergálást. Ahogy az eszterga forog, a vágószerszám a toldalékon lévő vezetőléc mentén mozog, kúposodást hozva létre. A kúpos eszterga rögzítési módszer nagyon pontos és hatékony, mivel lehetővé teszi a konzisztens és megismételhető kúpos rögzítést.
4. Az űrlap eszköz módszere
A formázószerszám módszer egy egyszerű és egyértelmű módja a kúpos esztergálásnak kézi esztergagépen. Leginkább rövid, egyszerű kúposokhoz illik.
Az űrlapeszköz módszer használatához először létre kell hoznia egy olyan űrlapeszközt, amelynek alakja megegyezik a kívánt kúpos alakkal. A formaszerszám formázásához csiszolókorongot vagy szerszámcsiszolót használhat.
Ha a formaszerszám készen áll, fel kell szerelni az eszterga szerszámtartójára. Ezután az űrlapeszközt a munkadarabbal érintkezésbe kell hoznia, és egyetlen lépésben kell létrehoznia a kúpos lapot.
Az űrlap eszköz módszere gyors és egyszerű, de vannak korlátai. Csak rövid kúpokhoz használható, mivel a formaszerszám gyorsan elhasználódhat, ha hosszú kúpokhoz használják. Ezenkívül nem túl rugalmas, mivel minden egyes kúpos szöghez új űrlapeszközt kell létrehoznia.
Kézi esztergagépeink kúpos esztergáláshoz

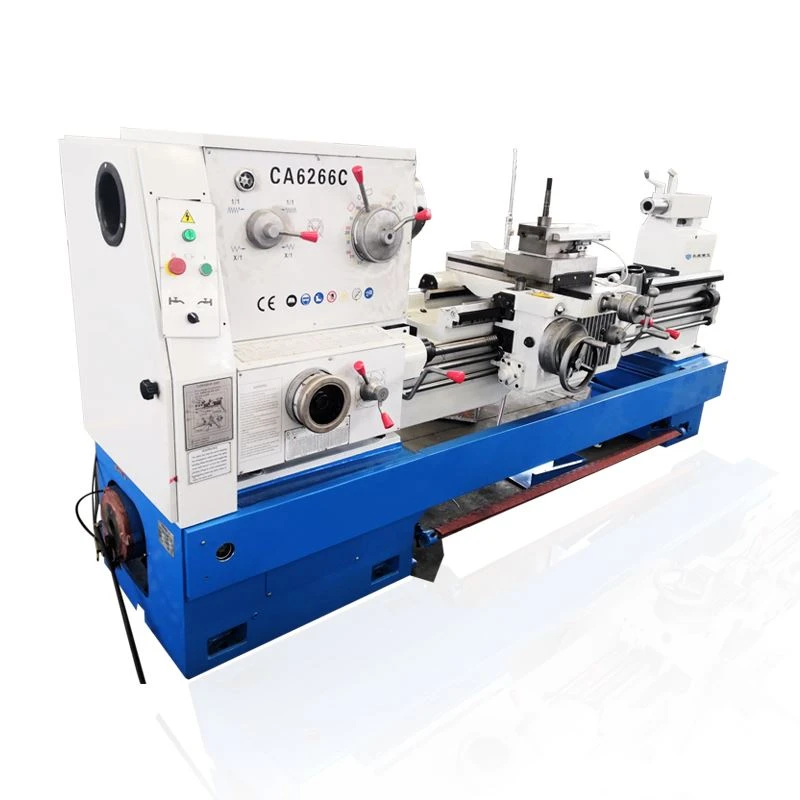

Cégünknél kézi esztergagépek széles választékát kínáljuk, amelyek tökéletesek a kúpos esztergáláshoz. A miénkNagy pontosságú kézi esztergaúgy tervezték, hogy pontos és precíz megmunkálást biztosítson, így ideális kiváló minőségű kúpos kialakításhoz. Merev felépítése és kiváló minőségű komponensei stabil teljesítményt és hosszú élettartamot biztosítanak.
Ha sokoldalúbb kézi esztergagépre van szüksége, a miKézi tornyos esztergaegy nagyszerű lehetőség. Több vágószerszám tárolására alkalmas toronnyal rendelkezik, így különféle műveleteket hajthat végre, beleértve a kúpos esztergálást is, anélkül, hogy gyakran kellene cserélnie a szerszámot.

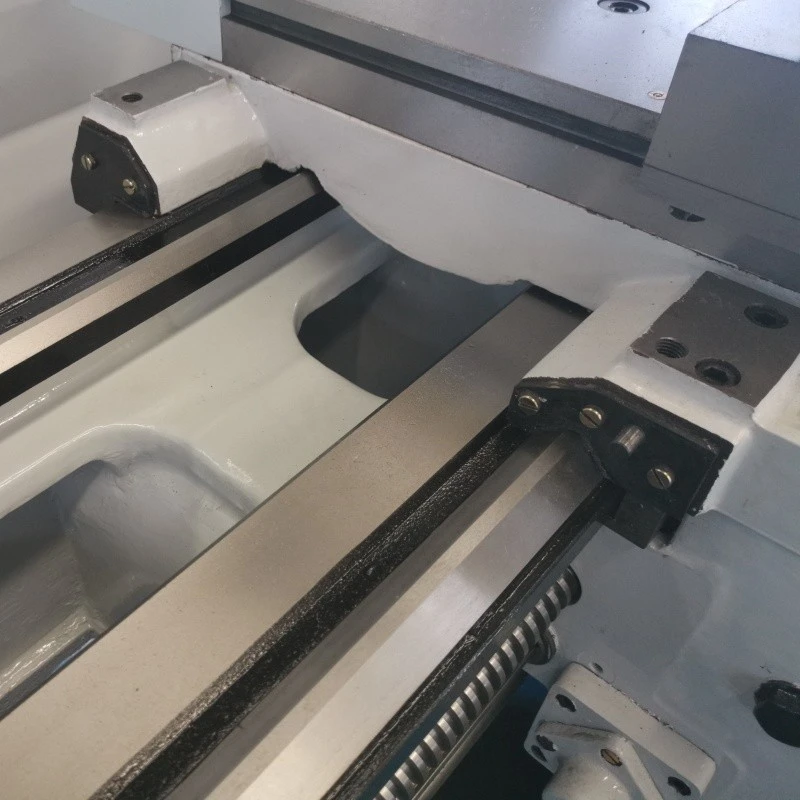

Ha pedig költséghatékony megoldást keres, nálunk is van aKézi eszterga eladó. Ezek az esztergagépek kiváló ár-érték arányt kínálnak, és alkalmasak kis műhelyek és hobbi számára.
Következtetés
A kúpos esztergálás fontos művelet a kézi esztergagépen, és számos módszerrel érheti el. A tailstock átállítási módszer egyszerű, és alkalmas hosszú, sekély kúpokhoz. Az összetett pihentetési módszer sokoldalú, és lehetővé teszi a kúpos szög pontosabb szabályozását. A kúpos eszterga rögzítési módszere pontos és hatékony, különösen a rendszeres kúpos esztergálásnál. Az űrlapeszköz-módszer pedig gyors és egyszerű a rövid, egyszerű kúpokhoz.
Ha kézi esztergagépet keres kúpos esztergáláshoz, mi gondoskodunk róla. Kézi esztergagépeinket úgy terveztük, hogy megfeleljenek a különböző ügyfelek és alkalmazások igényeinek. Legyen Ön profi gépész vagy hobbi, nálunk megtalálja a megfelelő esztergagépet.
Ha többet szeretne megtudni kézi esztergagépeinkről, vagy kérdése van a kúpos esztergálással kapcsolatban, forduljon hozzánk bizalommal. Szívesen megbeszéljük igényeit, és segítünk megtalálni az igényeinek megfelelő esztergagépet. Kezdjünk egy beszélgetést, és nézzük meg, hogyan tudunk együtt dolgozni megmunkálási céljai elérése érdekében!
Hivatkozások
- "Gépi kézikönyv" - Ez az átfogó referenciakönyv részletes információkat tartalmaz a megmunkálás minden vonatkozásáról, beleértve a kúpos esztergálást is.
- "Kézi eszterga kezelési kézikönyvek" – A kézi esztergagépek kezelési útmutatói gyakran tartalmaznak utasításokat a kúpos esztergálás különböző módszerekkel történő végrehajtására vonatkozóan.
