A programozás alapjainak megértése
Mielőtt belemerülnénk az összetett dolgokba, nézzük át a Fanuc Eszterga programozásának alapjait. Az itt használt programozási nyelv a G-kód. Olyan, mint a titkos kód, amely megmondja az esztergagépnek, hogy mit tegyen. A G - kód egy sor parancsból áll, amelyek szabályozzák a vágószerszám mozgását, az orsó fordulatszámát és más fontos paramétereket.
Például a G00 parancsot gyors pozicionálásra használják. Ha gyorsan szeretné mozgatni a szerszámot a munkadarab egy meghatározott pontjára, akkor a G00-t használja, majd az X és Z koordinátákat. Tegyük fel, hogy X20-ra és Z30-ra szeretné áthelyezni az eszközt, akkor G00 X20 Z30-at írjon.
A G01 parancs viszont lineáris interpolációra szolgál. Ez azt jelenti, hogy a szerszám egy egyenes vonalban mozog az aktuális pozícióból a megadott koordinátákba a beállított előtolással. Például a G01 X30 Z40 F0.2 a szerszámot X30 és Z40 állásba mozgatja 0,2 mm/fordulat előtolással.
Összetett alakjának megtervezése
Ha összetett formával van dolgunk, az első lépés egy világos terv. Az alakzatot kisebb, jobban kezelhető szegmensekre kell bontania. Képzeld úgy, mint egy kirakós játékot. Minden darabnak megvan a maga helye és funkciója.
Tegyük fel, hogy egy alkatrészt görbék és szögek sorozatával forgat. Elemeznie kell az alakzatot, és ki kell találnia a legjobb megközelítési módot. Lehet, hogy a külső profillal kezdi, majd a belső részletek felé halad. Az alakzat papírra festése itt nagyon hasznos lehet. Vizuálisan ábrázolja, hogy mit kell elérnie, és segít megtervezni a szerszámpályát.
A megfelelő eszközök kiválasztása
A megfelelő szerszám kulcsfontosságú a sikeres esztergaművelethez, különösen összetett alakzatok kezelésekor. Figyelembe kell vennie olyan tényezőket, mint a munkadarab anyaga, az esztergálandó forma típusa és a kívánt felületkezelés.
Ha például kemény anyagot, például rozsdamentes acélt esztergál, szüksége lesz egy gyorsacél vagy keményfém lapkával ellátott szerszámra. A keményfém szerszámok kiválóan alkalmasak nagy sebességű megmunkálásra, és képesek kezelni a vágási folyamat során keletkező hőt.

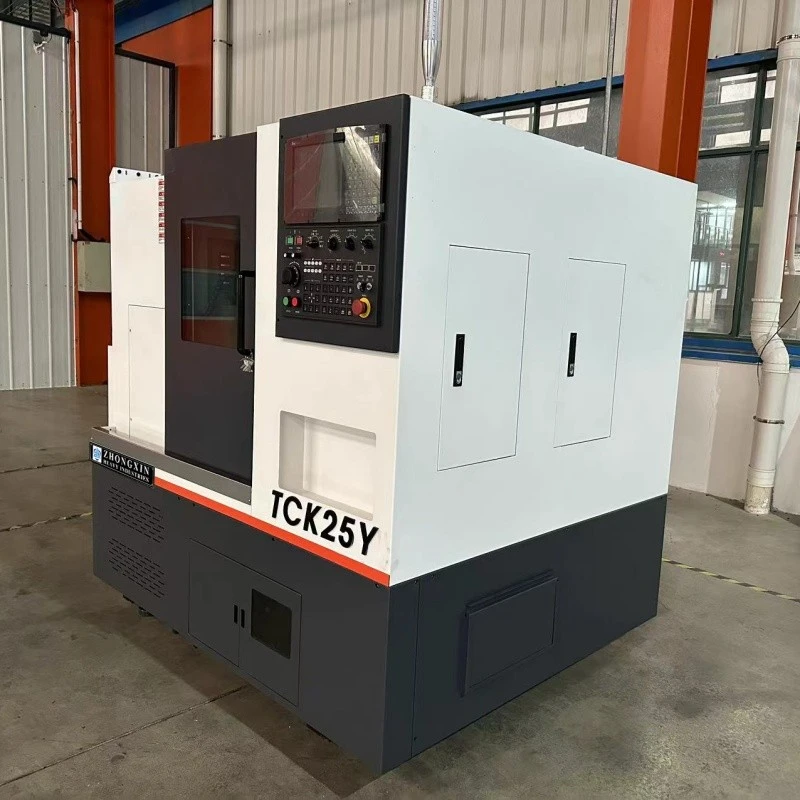

Ha összetett formája sok apró részletet tartalmaz, akkor előfordulhat, hogy többféle szerszámméretet kell használnia. A kis átmérőjű szerszámok tökéletesek a szűk sarkok eléréséhez és a kényes elemek megmunkálásához. Megnézheti aKisméretű CNC esztergabizonyos lehetőségekhez, amelyek jól illeszkednek az ilyen jellegű munkákhoz. És ha a legjobbakat keresed,A legjobb kisméretű CNC esztergákegy nagyszerű erőforrás.
Szerszámpálya létrehozása
Miután megtervezte az alakzatot és kiválasztotta az eszközöket, ideje elkészíteni a szerszámpályát. A szerszámpálya határozza meg a forgácsolószerszám mozgását a munkadarabon.
Összetett formák esetén érdemes CAM (Computer – Aided Manufacturing) szoftvert használni. Ez a szoftver lehetővé teszi, hogy 3D-s modellt hozzon létre az alkatrészről, majd a modell alapján szerszámpályát hozzon létre. Figyelembe veszi az alakzat összes ívét, szögét és részletét, és optimalizált szerszámpályát állít elő.
A Fanuc programozásban manuálisan is létrehozhatja a szerszámpályát a G - kód segítségével. Ehhez azonban a programozási nyelv jó megértése és sok türelem szükséges. Ki kell számítania a koordinátákat a szerszámpálya minden pontjára, és meg kell írnia a megfelelő G-kód parancsokat.
Tegyük fel, hogy összetett alakjában van egy körív. Az ív programozásához használhatja a G02 vagy G03 parancsokat. A G02 az óramutató járásával megegyező irányú ívekhez, a G03 pedig az óramutató járásával ellentétes ívekhez. Például a G02 X50 Z60 I20 K30 az óramutató járásával megegyező irányú körívet készít az aktuális pozícióból X50 és Z60 irányába I20 és K30 ívközéppont-eltolás mellett.
Az eszterga felállítása
A program futtatásának megkezdése előtt az esztergagépet megfelelően be kell állítani. Ez magában foglalja a munkadarab biztonságos rögzítését a tokmányra vagy a patronra. Győződjön meg arról, hogy a munkadarab középen van és kiegyensúlyozott, hogy elkerülje a vibrációt az esztergálási folyamat során.
Ezután telepítenie kell a vágószerszámokat a szerszámtoronyba. Győződjön meg arról, hogy a szerszámok megfelelően vannak behelyezve és erősen meg vannak húzva. A szerszámkorrekciókat is be kell állítani. A szerszámkorrekciók jelzik az esztergagépnek az egyes szerszámok vágóélének pontos helyzetét egy referenciaponthoz képest.
Állítsa be az orsó fordulatszámát és előtolási sebességét az anyagnak és a használt szerszámnak megfelelően. A rossz orsó-fordulatszám vagy előtolás rossz felületminőséget, szerszámkopást vagy akár a munkadarab sérülését is okozhatja.
A program futtatása és a beállítások elvégzése
Ha minden be van állítva, elkezdheti futtatni a programot. Célszerű először szárazon futtatni a programot. Ez azt jelenti, hogy a program a munkadarab tényleges vágása nélkül fut. Lehetővé teszi annak ellenőrzését, hogy a szerszámpálya helyes-e, és hogy vannak-e esetleges ütközések.
A tényleges vágási folyamat során tartsa szemmel a gépet. Előfordulhat, hogy menet közben módosítania kell. Például, ha észreveszi, hogy a felület nem olyan sima, mint szeretné, beállíthatja az előtolást vagy az orsó fordulatszámát. Ha vibráció tapasztalható, ellenőriznie kell a munkadarab befogását vagy a szerszám beszerelését.
Összetett geometriák kezelése
Az összetett alakzatoknak sokféle geometriája lehet, például spline-ok, evolvensek és spirális formák. Ezeknek a geometriáknak a programozása egy Fanuc esztergagépen kicsit nagyobb kihívást jelenthet.
Spline esetén a G73 vagy a G74 parancsokat használhatja a spline típusától függően. Ezeket a parancsokat nem kör alakú profilok megmunkálására tervezték. Meg kell adnia a spline-t meghatározó pontok koordinátáit.
A fogaskerekekben általánosan használt evolúciók G-kód parancsok és matematikai számítások kombinációjával programozhatók. Ismernie kell az alapkör átmérőjét, a fogak számát és a fogaskerékhez kapcsolódó egyéb paramétereket az evolvens alak pontos programozásához.
A spirális formák, például a szálak a G32 vagy G92 parancsokkal programozhatók. A G32 egymenetes, a G92 pedig a többmenetes menetvágáshoz használatos. Meg kell adnia a menet magasságát, a kiindulási pontot és a szál hosszát.
Első a biztonság
Függetlenül attól, hogy mennyire tapasztalt, a Fanuc eszterga programozása és üzemeltetése során mindig a biztonság legyen a legfontosabb. Mindig viseljen megfelelő egyéni védőfelszerelést, például védőszemüveget, kesztyűt és fülvédőt.
Győződjön meg arról, hogy az eszterga megfelelően földelve van, és minden biztonsági burkolat a helyén van. Soha ne nyúljon a munkaterületbe, miközben a gép működik. És mindig tartsa be a gyártó biztonsági előírásait.
Következtetés
A Fanuc esztergagépen bonyolult alakeszterga műveletet programozni nem egyszerű feladat, de megfelelő tudással és képességekkel mindenképpen megvalósítható. A G-kód programozás alapjainak megértésével, az alak gondos megtervezésével, a megfelelő szerszámok kiválasztásával és az eszterga megfelelő beállításával kiváló minőségű, összetett formájú alkatrészeket készíthet.
Ha Fanuc esztergagépet szeretne hozzáadni műhelyéhez, vagy frissíteni szeretné a meglévőt, különösen olyan feladatokhoz, mint a nagyméretű CNC esztergálás, nézze megNagyméretű CNC esztergálás.
Ha szeretne Fanuc esztergagépet vásárolni összetett alakesztergálási igényeihez, ne habozzon felvenni a kapcsolatot egy beszélgetésért. Azért vagyunk itt, hogy segítsünk megtalálni az igényeinek megfelelő gépet.
