A CNC eszterga tokmány pofák megfelelő beállításának biztosítása elengedhetetlen a nagy pontosságú megmunkálási eredmények eléréséhez. Jó hírű CNC eszterga tokmányok beszállítójaként megértem ennek a folyamatnak a jelentőségét, és azért vagyok itt, hogy végigvezessem Önt ezen alapvető alkatrészek beállításának ellenőrzéséhez szükséges lépéseken.
A tokmánypofák igazításának fontosságának megértése
A CNC eszterga tokmánypofái felelősek azért, hogy a munkadarabot szilárdan a helyükön tartsák a megmunkálási folyamat során. A rosszul beállított tokmánypofák számos problémához vezethetnek, például pontatlan megmunkálási méretekhez, rossz felületminőséghez, sőt a munkadarab vagy a vágószerszámok károsodásához is. Ha a pofák nincsenek megfelelően beállítva, előfordulhat, hogy a munkadarab nem lesz megfelelően központosítva, ami egyenetlen forgácsolási erőket eredményez, és olyan alkatrészeket eredményezhet, amelyek nem felelnek meg a szükséges előírásoknak.
Az igazítás ellenőrzéséhez szükséges eszközök
Mielőtt elkezdené az igazítás ellenőrzését, össze kell gyűjtenie néhány alapvető eszközt. Ezek közé tartozik egy számlapjelző, egy mágneses alap a számlapjelző számára, egy tiszta kendő és egy sor precíziós hézagmérő. A tárcsajelző a tokmánypofák kifutásának vagy eltérésének mérésére szolgál, míg a mágneses alap lehetővé teszi a jelző biztonságos rögzítését az esztergagéphez. A tiszta ronggyal töröljük át a pofákat és a munkadarabot a pontos mérés érdekében, a hézagmérőkkel pedig ellenőrizzük, hogy a pofák és a munkadarab között nincs-e hézag.
Útmutató lépésről lépésre az igazítás ellenőrzéséhez
1. lépés: Készítse elő az esztergagépet és a tokmányt
Először győződjön meg arról, hogy az eszterga ki van kapcsolva, és áramtalanítva van, hogy elkerülje a véletlen mozgást. Alaposan tisztítsa meg a tokmány pofáját a tiszta ruhával, hogy eltávolítsa az esetlegesen felgyülemlett törmeléket, forgácsot vagy hűtőfolyadékot. Ez biztosítja a pontos méréseket, és megakadályozza, hogy a szennyeződések befolyásolják a beállítást.
2. lépés: Szerelje fel a tárcsajelzőt
Rögzítse a számlapjelző mágneses talpát az eszterga egy stabil részéhez, például a szerszámtartóhoz vagy a keresztszánhoz. Helyezze el a jelzőt úgy, hogy a mérőcsúcs érintkezzen az egyik tokmánypofa külső felületével. Győződjön meg arról, hogy a jelző merőleges a pofa felületére a pontos leolvasás érdekében.
3. lépés: nullázza le a tárcsajelzőt
Óvatosan forgassa el a tokmányt kézzel, amíg a mérőóra mérőcsúcsa a legalacsonyabb pontra nem ér. Használja a jelző beállító gombját a leolvasott érték nullára állításához. Ez referenciapontként szolgál majd a mérésekhez.
4. lépés: Ellenőrizze a radiális kifutást
Lassan forgassa el a tokmányt egy teljes 360 fokos fordulattal, miközben figyelje a tárcsajelzőt. A mutató a sugárirányú kifutás mértékét mutatja, ami az állkapocs tökéletes körpályától való eltérése. A kis mértékű kifutás normális, de a túlzott kifutás az eltolódást jelzi. Általában a legtöbb precíziós megmunkálási alkalmazásnál a sugárirányú kifutásnak néhány ezred hüvelykben kell lennie.
5. lépés: Ellenőrizze a tengelyirányú beállítást
A tokmánypofák tengelyirányú beállításának ellenőrzéséhez mozgassa a mérőórát úgy, hogy a mérőcsúcs érintkezzen az egyik pofa végfelületével. A legalacsonyabb ponton nullázza újra az indikátort. Ezután forgassa el a tokmányt, és figyelje meg a jelzőfényt. Bármilyen szignifikáns eltérés a leolvasásban tengelyeltérést jelez.
6. lépés: Használjon tapintómérőket
A kifutás és a tengelyirányú beállítás ellenőrzése után a hézagmérőkkel ellenőrizze, hogy nincs-e hézag a pofák és a munkadarab között. Helyezze a hézagmérőket a pofák és a tényleges munkadarab átmérőjével megegyező átmérőjű próbadarab közé. Ha a megadott tűrésnél nagyobb hézagok vannak, szükség lehet a pofák beállítására.
A tokmánypofák beállítása
Ha úgy találja, hogy a tokmány pofák rosszul vannak beállítva, többféle módon állíthatja be őket. Egyes tokmányok állítható csavarokkal vagy csavarokkal rendelkeznek, amelyek segítségével finomhangolható a pofák helyzete. A helyes beállítási eljárás meghatározásához olvassa el az adott tokmánymodell gyártói kézikönyvét. Bizonyos esetekben szükség lehet a tokmány szétszerelésére és a kopott vagy sérült alkatrészek tisztítására vagy cseréjére.
A tokmány állkapcsok beállításának fenntartása
A rendszeres karbantartás kulcsfontosságú a CNC eszterga tokmány pofák hosszú távú beállításához. Minden használat után alaposan tisztítsa meg a pofákat, hogy eltávolítsa a szennyeződéseket. Rendszeresen ellenőrizze a beállítást a fent leírt lépésekkel, különösen, ha bármilyen változást észlel a megmunkálás minőségében. Kenje meg a tokmány mozgó részeit a gyártó ajánlásai szerint, hogy megelőzze a kopást és biztosítsa a zavartalan működést.
A kiváló minőségű tokmánypofák szerepe

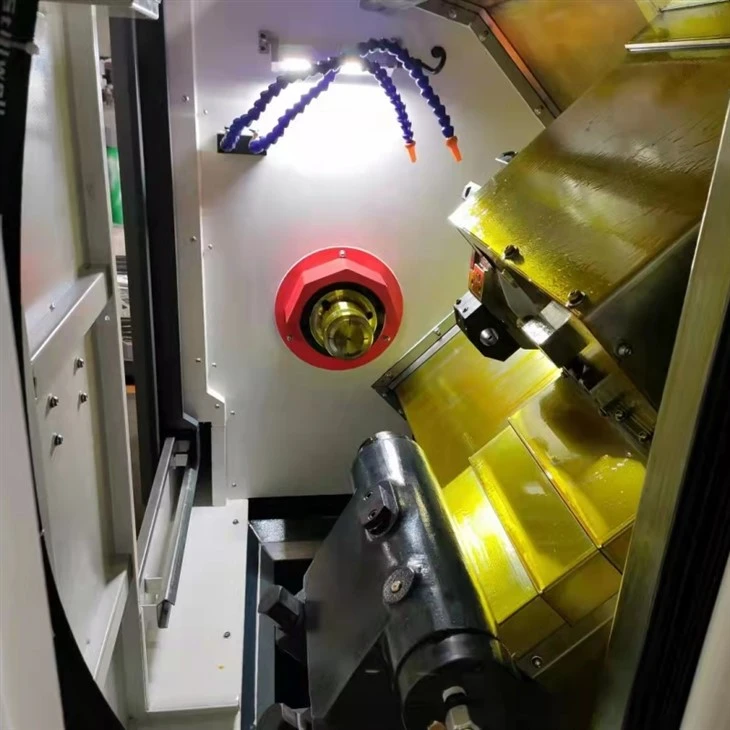

CNC eszterga tokmányok beszállítójaként kiváló minőségű tokmánypofák széles választékát kínáljuk, amelyek pontos és megbízható teljesítményt nyújtanak. Tokmányaink precíziós megmunkálási technikákkal és kiváló minőségű anyagokkal készülnek, hogy biztosítsák a tartós tartósságot és a következetes beállítást. Függetlenül attól, hogy aVízszintes Eszterga, aSlant Bed Cnc esztergagép, vagy aPrecíziós CNC eszterga, tokmánypofáinkat úgy tervezték, hogy megfeleljenek a modern megmunkálási alkalmazások szigorú követelményeinek.
Következtetés
A CNC eszterga tokmány pofák beállításának ellenőrzése kritikus folyamat, amely közvetlenül befolyásolja a megmunkálási műveletek minőségét és pontosságát. Az ebben az útmutatóban ismertetett lépések követésével és a megfelelő szerszámok használatával biztosíthatja, hogy a tokmánypofák megfelelően legyenek beállítva, és a lehető legjobban működjenek. Ha kiváló minőségű CNC eszterga tokmányokat keres, vagy további segítségre van szüksége az igazítással és karbantartással kapcsolatban, kérjük, vegye fel velünk a kapcsolatot. Szakértői csapatunk készen áll, hogy segítsen megtalálni a tökéletes megoldást megmunkálási igényeire, és gondoskodni arról, hogy a legmagasabb szintű precizitást és termelékenységet érje el.
