Hogyan lehet összehangolni a vágószerszámot egy nagy esztergagépen?

A vágószerszám hozzáigazítása egy nagy esztergagépen egy kritikus folyamat, amely közvetlenül befolyásolja a megmunkálási műveletek pontosságát, hatékonyságát és minőségét. Mint nagy esztergagépek szállítója, megértem a szerszám megfelelő igazításának jelentőségét és annak szerepét az optimális eredmények elérésében. Ebben a blogbejegyzésben megosztom néhány alapvető lépést és technikát, hogy segítsenek a vágószerszámot pontosan összehangolni egy nagy esztergagépen.

A szerszám igazításának alapjainak megértése

Mielőtt belemerülne az igazítási folyamatba, döntő fontosságú megérteni a szerszám igazításához kapcsolódó alapelveket és terminológiát. Az esztergagép vágószerszáma általában egy szerszámrétegre van felszerelve, amelyet az összetett pihenéshez rögzítenek. Az összetett pihenés vízszintesen és függőlegesen is beállítható, hogy a szerszámot a kívánt helyen helyezze a munkadarabhoz viszonyítva.

A vágószerszám igazítása három fő szempontot foglal magában: a magasság, a szög és a helyzet. A szerszám magasságát úgy kell beállítani, hogy a vágóél ugyanolyan szinten legyen, mint a munkadarab középvonala. Ez biztosítja, hogy a szerszám egyenletesen vágjon, és megakadályozza a szerszám és a munkadarab túlzott kopását. A szerszám szöge a vágóél orientációjára utal a munkadarabhoz viszonyítva. A különböző megmunkálási műveletekhez különböző szerszámszögek szükségesek, például fordulás, szembe vagy szálakhoz. Végül, az eszköz helyzete a munkadarab hossza mentén helyezkedik el. Ez fontos a kívánt méretek és a felszíni felület elérése érdekében.

Az esztergagép előkészítése

A vágószerszám igazítása előtt elengedhetetlen az esztergagép megfelelő előkészítése. Íme néhány lépés, amelyet követni kell:

1. Tisztítsa meg a gépet:Távolítsa el az összes törmeléket, chipset vagy hűtőfolyadékot az esztergagépről, különös tekintettel az eszközoszlopra, az összetett pihenésre és a munkadarabra. Ez biztosítja, hogy az igazítási folyamat pontos legyen, és hogy a gép zökkenőmentesen működjön.
2. Vizsgálja meg az eszközt:Ellenőrizze a vágószerszámot a sérülés vagy kopás jeleivel kapcsolatban. Cserélje ki az eszközt, ha szükséges, hogy biztosítsa az optimális vágási teljesítményt.
3. Szerelje fel a munkadarabot:Rögzítse a munkadarabot az esztergagép Chuck -ban vagy Colet -ben. Győződjön meg arról, hogy a munkadarab középpontjában van és megfelelően van -e szorítva, hogy megakadályozzák a megmunkálás során bekövetkező mozgást.
4. Állítsa be az orsó sebességét:Állítsa be az esztergagép orsósebességét a munkadarab anyagának és átmérőjének megfelelően. Az ajánlott orsósebesség -beállításokhoz lásd a gép kézikönyvét.

A szerszámmagasság igazítása

A vágószerszám igazításának első lépése a magasság beállítása. Így lehet megtenni:

1. Használjon szerszámmagasságot:A szerszámmagasságmérő egy egyszerű és pontos eszköz a vágószerszám magasságának beállításához. Helyezze a mérőt a munkadarabra, és állítsa be a szerszámoszlopot, amíg a szerszám vágóéle megegyezik a mérővel.
2. Ellenőrizze a magasságot egy tárcsázási mutatóval:A pontosabb igazításhoz használhatja a tárcsázási mutatót. Szerezze be a tárcsát a szerszám oszlopra, és vegye érintkezésbe a szerszám vágóélét a munkadarabgal. Nulla a tárcsázási mutató, majd mozgassa a szerszámot a munkadarab mentén. A tárcsázási mutató nem mutathat mozgást, jelezve, hogy a szerszám a megfelelő magasságban van.
3. Állítsa be a szerszámmagasságot:Ha a szerszám nem a megfelelő magasságban van, állítsa be a szerszámoszlopot a magasság beállító csavarokkal. Végezzen kis beállítást, és ellenőrizze a magasságot, amíg pontos nem lesz.

A szerszámszög igazítása

Miután a szerszámmagasságot beállították, a következő lépés a szerszámszög összehangolása. A szerszámszög függ a végrehajtott megmunkálási művelet típusától. Íme néhány általános szerszámszög, és hogyan lehet azokat összehangolni:

1. Fordulás:A forgatási műveletekhez a szerszám vágóélének merőlegesnek kell lennie a munkadarabra. A szerszám szögének mérésére és ennek megfelelően állítsa be azt a szerszám szöget, hogy megmérje a szerszám szögét.
2. Szemben:A munkadarab szembesülve a szerszám vágóéljének párhuzamosnak kell lennie a munkadarab végfelületével. Használjon egyenes vagy tárcsázási mutatót az igazítás ellenőrzéséhez és a szükséges beállítások elvégzéséhez.
3. Szálak:A szálakhoz egy meghatározott szerszámszög szükséges a megfelelő szálprofil létrehozásához. Az ajánlott szerszámszöghez lásd a szálak ábrázolását vagy a gépi kézikönyvet a vágott szál hangmagassághoz. Használjon szerszámcsiszolót vagy élezőgépet, hogy a szerszámot a megfelelő szögbe őrölje.

A szerszám helyzetének igazítása

A vágószerszám igazításának utolsó lépése az, hogy beállítsa helyzetét a munkadarab hossza mentén. Így lehet megtenni:

1. Használjon szerszámbejegyzés -stop -ot:A szerszámposta -stop egy olyan eszköz, amely lehetővé teszi a szerszám helyének pontos beállítását. Állítsa be a leállást a kívánt helyzetbe, majd mozgassa a szerszámoszlopot, amíg a szerszám megérinti a megállót.
2. Jelölje meg a munkadarabot:Ha nincs szerszámbejegyzés -stop, akkor a munkadarabot író vagy középső ütéssel jelölheti meg, hogy jelezze a szerszám kiindulási helyzetét. Mozgassa a szerszámoszlopot, amíg a szerszám vágóéle nem igazodik a jelhez.
3. Ellenőrizze a pozíciót egy tárcsázási mutatóval:A pontosabb igazításhoz használhatja a tárcsázási mutatót. Szerezze be a tárcsát a szerszám oszlopra, és vegye érintkezésbe a szerszám vágóélét a munkadarabgal. Nulla a tárcsázási mutató, majd mozgassa a szerszámot a munkadarab mentén. A tárcsázási mutató nem mutathat mozgást, jelezve, hogy az eszköz a megfelelő helyzetben van.

A szerszám igazításának tesztelése

A vágószerszám összehangolása után fontos, hogy tesztelje annak igazítását annak biztosítása érdekében, hogy pontos legyen. Így lehet megtenni:

1. Végezzen egy tesztvágást:Készítsen egy kis tesztvágást a munkadarabra az igazított eszköz segítségével. Ellenőrizze a vágás méreteit és felületének felületét, hogy megbizonyosodjon arról, hogy azok a kívánt tolerancián belül vannak -e.
2. Ellenőrizze a szerszám kopását:Vizsgálja meg a vágószerszámot, hogy a teszt vágása után a kopás vagy a sérülés jele legyen. Ha az eszköz kopott vagy megsérül, cserélje ki és ismételje meg az igazítási folyamatot.
3. Állítsa be az igazítást, ha szükséges:Ha a tesztvágás azt mutatja, hogy a szerszám igazítása nem pontos, végezze el a szükséges beállításokat a szerszám magasságához, szögéhez vagy helyzetéhez. Ismételje meg a teszt vágását, amíg az igazítás helyes.

Következtetés

A vágószerszám hozzáigazítása egy nagy esztergagépen egy kritikus folyamat, amely pontosságot és a részletekre való figyelmet igényel. A blogbejegyzésben vázolt lépések és technikák betartásával biztosíthatja, hogy a vágószerszám pontosan igazodjon, az optimális megmunkálási teljesítményhez és a kiváló minőségű késztermékekhez.

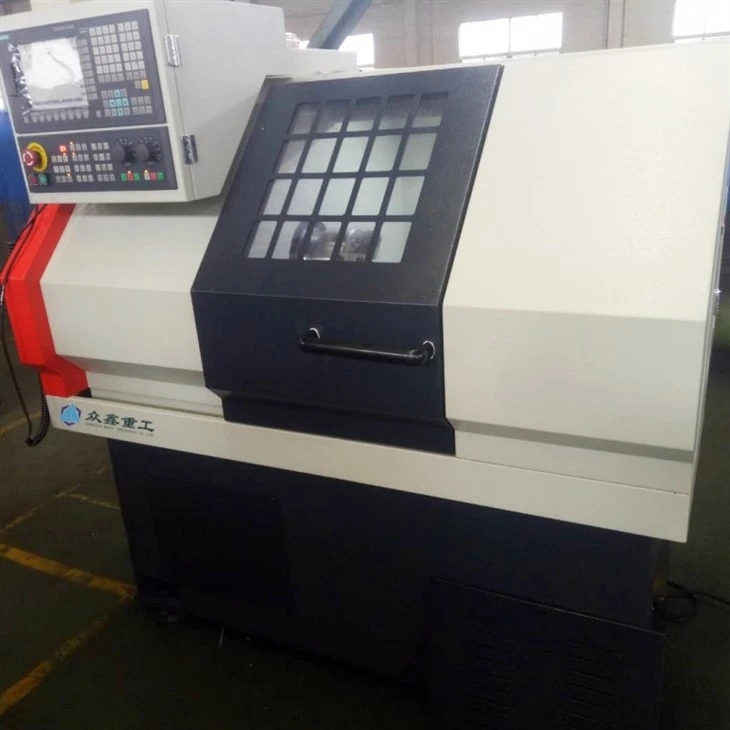

Nagy esztergagépek szállítójaként széles választékot kínálunkEszterga,CK6140 CNC eszterga, ésCK6132 CNC esztergaolyan gépek, amelyeket úgy terveztek, hogy megfeleljenek a különféle iparágak igényeinek. Gépeink fejlett funkciókkal és technológiákkal vannak felszerelve, hogy biztosítsák a nagy pontosságot, hatékonyságot és megbízhatóságot.

Ha érdekli egy nagy esztergagép vásárlása, vagy bármilyen kérdése van a szerszámok igazításával vagy megmunkálási műveleteivel kapcsolatban, kérjük, vegye fel velünk a kapcsolatot. Szakértői csapatunk örömmel segít Önnek, és megadja Önnek a szükséges információkat.

Referenciák

• Esztergagép -üzemeltetési kézikönyvek
• Megmunkáló kézikönyv
• Szerszámkatalógusok
