A vízszintes ferdeágyas eszterga orsó beállításának beállítása döntő fontosságú feladat, amely jelentősen befolyásolhatja a gép teljesítményét és az általa előállított munkadarabok minőségét. A vízszintes ferde ágyas esztergák szállítójaként megértem a megfelelő orsóbeállítás fenntartásának fontosságát. Ebben a blogbejegyzésben gyakorlati lépéseket és tippeket osztok meg a vízszintes ferde ágyas eszterga orsóbeállításának hatékony beállításához.
Az orsóigazítás jelentőségének megértése
Az orsó az eszterga szíve, amely a munkadarab pontos fordulatszámú elforgatásáért felelős. A megfelelő beállítás biztosítja, hogy a vágószerszámok pontosan kölcsönhatásba lépjenek a munkadarabbal, csökkentve a vibrációt, javítva a felület minőségét és meghosszabbítva a szerszám élettartamát. A rosszul beállított orsók számos problémához vezethetnek, például rossz méretpontossághoz, túlzott szerszámkopáshoz és fokozott zajhoz működés közben.
Előbeállítás Ellenőrzések
A beállítási folyamat megkezdése előtt elengedhetetlen egy sor előzetes beállítási ellenőrzés elvégzése. Először alaposan tisztítsa meg az esztergagépet, távolítson el minden forgácsot, szennyeződést vagy törmeléket az orsóról és a környező alkatrészekről. Ez elősegíti a pontos méréseket, és megakadályozza, hogy a szennyeződések megzavarják a beállítási folyamatot.
Ezután ellenőrizze az orsó csapágyait. A kopott vagy sérült csapágyak eltolódást okozhatnak, és befolyásolhatják az orsó teljesítményét. Keresse a túlzott holtjáték, zaj vagy melegség jeleit a csapágyakban. Ha bármilyen problémát észlel, a csapágyakat ki kell cserélni, mielőtt folytatná a beállítást.
Ellenőrizze az orsóház rögzítőcsavarjait is. A laza csavarok az orsó elmozdulását okozhatják, ami eltolódáshoz vezethet. Húzza meg az összes rögzítőcsavart a gyártó által megadott nyomatékértékekre.
Az aktuális orsó beállításának mérése
Az orsó beállításának beállításához először ismernie kell az aktuális beállítási állapotot. Az egyik általános módszer a tárcsajelző használata. Szerelje fel a számlapjelzőt az eszterga kereszttartójára vagy a szerszámtartóra, ügyelve a biztonságos rögzítésre.
Helyezze az indikátor szondáját az orsó orrához vagy az orsó referenciafelületéhez. Forgassa lassan az orsót kézzel vagy az eszterga sebességszabályzójával. Ahogy az orsó forog, a tárcsajelző az orsó sugárirányú vagy axiális helyzetében bármilyen eltérést mutat.
Végezzen többszöri mérést az orsó körül különböző helyeken, hogy pontos képet kapjon az eltolódásról. Gondosan jegyezze fel ezeket a méréseket, figyelje meg az eltérés irányát és nagyságát.
Az orsó beállításának beállítása
Miután megmérte az eltolódást, megkezdheti a beállítási folyamatot. A beállítási módszerek az eszterga kialakításától függően változhatnak, de itt van néhány általános lépés:
Radiális igazítás
A sugárirányú beállításhoz gyakran használnak alátéteket vagy állítható tartókat. Ha az orsó sugárirányban rosszul van beállítva, az orsóház alá helyezhet vagy távolíthat el alátéteket a helyzet javításához. Kezdje az orsóház rögzítőcsavarjainak kissé meglazításával. Ezután óvatosan helyezze be vagy távolítsa el a megfelelő vastagságú alátéteket azokon a pontokon, ahol a beállítás szükséges.
Az alátétbeállítások elvégzése után fokozatosan és egyenletesen húzza meg újra a rögzítőcsavarokat. Mérje meg újra a sugárirányú beállítást a tárcsajelző segítségével, hogy megbizonyosodjon arról, hogy a beállítás sikeres volt. Ha az eltérés továbbra is fennáll, végezzen további beállításokat, amíg el nem éri a kívánt beállítást.
Axiális igazítás
Az axiális beállítás hasonló elvek szerint történik. Az alátétlemezek helyett azonban előfordulhat, hogy módosítani kell a nyomócsapágyak vagy a véglemezek helyzetét. Egyes esztergagépek állítható nyomócsapágyakkal rendelkeznek, amelyek lehetővé teszik az orsó tengelyirányú helyzetének finomhangolását.
Az axiális beállítás beállításához először lazítsa meg a rögzítőanyákat vagy csavarokat, amelyek a nyomócsapágyat vagy a véglemezt a helyükön tartják. Ezután csavarral vagy beállító mechanizmussal mozgassa a csapágyat vagy a véglemezt axiálisan. Végezzen kisebb beállításokat, és minden beállítás után mérje meg újra az axiális beállítást. Miután az orsó tengelyirányban az elfogadható tűréshatáron belül van, húzza meg szorosan a rögzítő anyákat vagy csavarokat.
Precíziós eszközök és technológia használata
Egyes esetekben fejlettebb eszközök és technológia használható az orsóbeállítás pontosságának javítására. Például a lézeres beállító rendszerek rendkívül pontos méréseket és útmutatást nyújthatnak a beállítási folyamat során. Ezek a rendszerek úgy működnek, hogy lézersugarat vetítenek az orsón lévő célpontra, és az ideális helyzettől való eltérést a monitoron jelenítik meg.
A lézeres beállító rendszer használata időt takaríthat meg, és javíthatja az igazítás általános minőségét. Fontos azonban, hogy ezen eszközök használatakor gondosan kövesse a gyártó utasításait a pontos eredmény érdekében.
Tesztelés és ellenőrzés
Az igazítási beállítások elvégzése után döntő fontosságú, hogy tesztelje az esztergagépet, hogy megbizonyosodjon arról, hogy az orsó megfelelően van beállítva. Kezdje azzal, hogy az esztergagépet alacsony fordulatszámon járatja, és figyelje meg a működést. Figyeljen a szokatlan zajokra vagy rezgésekre, amelyek arra utalhatnak, hogy a beállítás még mindig nem megfelelő.
Ezután végezzen próbavágásokat egy minta munkadarabon. Mérje meg a vágott munkadarab méreteit precíziós mérőeszközökkel, például mikrométerekkel vagy tolómérőkkel. Ellenőrizze, hogy nincs-e jele a rossz felületminőségnek vagy a méretpontatlanságnak. Ha a vizsgálati eredmények kielégítőek, az orsó beállítását sikeresen beállította.
A rendszeres karbantartás fontossága
Az orsóigazítás nem egyszeri feladat. Idővel olyan tényezők, mint a normál kopás, hőmérséklet-változások és nehéz megmunkálási műveletek, az orsó ismételt eltolódását okozhatják. Ezért elengedhetetlen a vízszintes ferde ágyas eszterga rendszeres karbantartása és beállítási ellenőrzése.
Állítson össze egy karbantartási ütemtervet, és kövesse azt szorgalmasan. Rendszeresen ellenőrizze az orsót, a csapágyakat és a rögzítőcsavarokat, és végezzen beállítási ellenőrzéseket legalább évente egyszer, vagy gyakrabban, ha az esztergagépet intenzíven használják.
Termékpalettánk

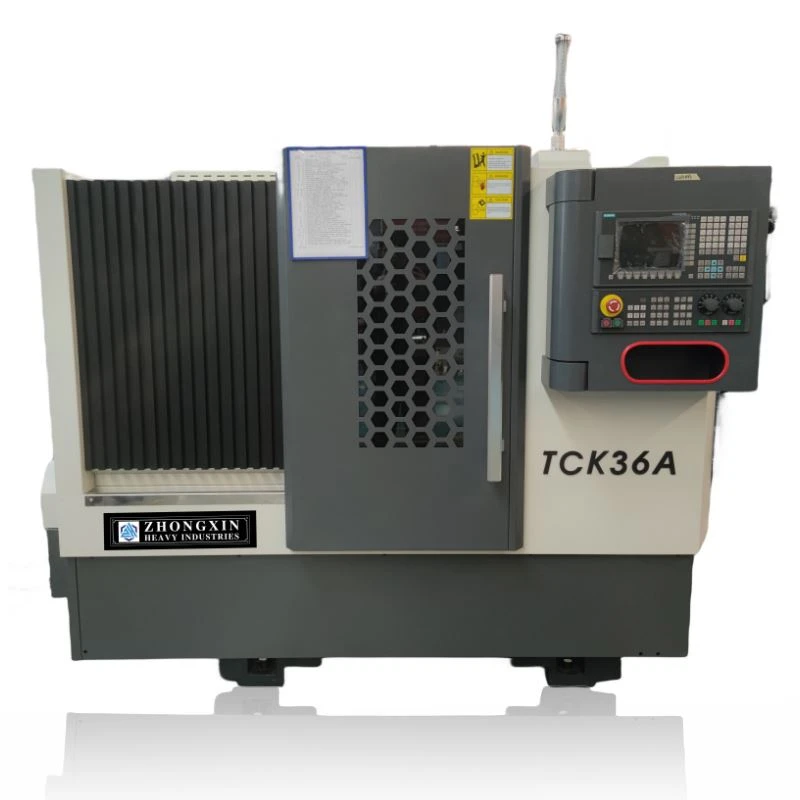

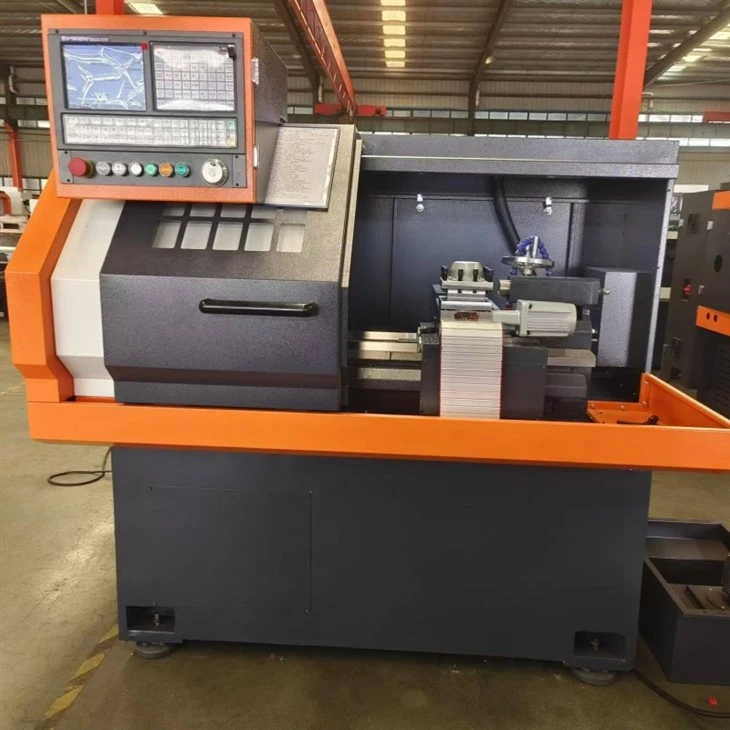

A Horizontal Slant Bed Esztergagépek szállítójaként kiváló minőségű gépek széles választékát kínáljuk ügyfeleink változatos igényeinek kielégítésére. Termékpalettánk tartalmazza aFanuc Esztergafejlett vezérlőrendszeréről és nagy pontosságáról ismert. ACk6130 CNC esztergaegy másik népszerű választás, amely kiváló teljesítményt és megbízhatóságot kínál versenyképes áron. És azok számára, akik a legmagasabb szintű precizitást igénylik, a miPrecíziós CNC esztergaaz ideális megoldás.
További információért forduljon hozzánk
Ha bármilyen kérdése van az orsó beállításával kapcsolatban, vagy szeretne vízszintes ferde ágyas esztergagépet vásárolni, kérjük, forduljon hozzánk. Szakértői csapatunk készen áll arra, hogy szakmai tanácsot és támogatást nyújtson Önnek. Segítünk kiválasztani az Ön igényeinek megfelelő gépet, és gondoskodunk a megfelelő telepítésről és karbantartásról.
Összefoglalva, a vízszintes ferde ágyas eszterga orsó beállításának beállítása összetett, de elengedhetetlen folyamat. Az ebben a blogbejegyzésben ismertetett lépések követésével és az esztergagép rendszeres karbantartásával optimális teljesítményt és kiváló minőségű megmunkálási eredményeket biztosíthat.
