Hogyan lehet beállítani a vágási paramétereket egy vízszintes esztergagépen?

Szia! A vízszintes esztergák szállítójaként rengeteg gyakorlati tapasztalattal rendelkezem, amikor ezekről a gépekről van szó. Az egyik leggyakoribb kérdés, amit az ügyfelektől kapok, hogy hogyan lehet beállítani a vágási paramétereket egy vízszintes esztergagépen. Szóval, merüljünk bele, és bontsuk le.

A vágási paraméterek alapjainak megértése

Először is meg kell értenünk, mik a vágási paraméterek. Alapvetően ezek azok a beállítások, amelyek szabályozzák, hogy az eszterga hogyan vágja az anyagot. A legfontosabbak a vágási sebesség, az előtolás és a vágásmélység.

A vágási sebesség az, hogy a vágószerszám milyen gyorsan mozog a munkadarabhoz képest. Felszíni láb per percben (SFM) vagy méter per percben (m/perc) mérik. Az előtolás azt jelenti, hogy a szerszám mennyit mozdul el a munkadarabban az orsó minden fordulatánál. Általában inch per fordulat (IPR) vagy milliméter per fordulat (mm/r) mértékegységben mérik. A vágási mélység azt jelenti, hogy a szerszám egy menetben milyen mélyre fúródik az anyagba.

A vágási paramétereket befolyásoló tényezők

Mielőtt elkezdené a vágási paraméterek beállítását, néhány tényezőt figyelembe kell vennie.

1. A munkadarab anyaga: A különböző anyagok eltérő tulajdonságokkal rendelkeznek. Például az alumínium vágása sokban különbözik az acél vágásától. Az alumínium lágyabb és képlékenyebb, így általában nagyobb vágási sebességet és előtolási sebességet használhat. Az acél viszont keményebb, és kisebb sebességet és kisebb vágásmélységet igényelhet, hogy elkerülje a szerszám túlmelegedését és a munkadarab károsodását.

2. Szerszám anyaga: A használt vágószerszám típusa sokat számít. A gyorsacél (HSS) szerszámok megfizethetőbbek, és számos anyaghoz jól használhatók. De ha keményebb anyagokkal dolgozik, a keményfém szerszámok jobb választás. Ellenállnak a magasabb hőmérsékletnek és a vágási erőknek, így nagyobb vágási sebességet is használhat.

3. A gép képességei: A vízszintes esztergagépének megvannak a maga korlátai. Fontos tudni, hogy gépe mit tud kezelni az orsó fordulatszáma, teljesítménye és merevsége tekintetében. Ha megpróbálja túllépni a gépet a korlátain, rossz minőségű vágásokhoz vezethet, vagy akár meg is rongálhatja a gépet.

A vágási sebesség beállítása

Most beszéljünk a vágási sebesség beállításáról. Először is ismernie kell az ajánlott vágási sebességet az anyaghoz és a használt szerszámhoz. Ezeket az információkat a szerszámgyártók katalógusaiban vagy online forrásokban találhatja meg.

Ha elérte az ajánlott sebességet, beállíthatja azt az esztergagépen. A legtöbb modern vízszintes esztergagép rendelkezik digitális vezérlőpanellel, ahol egyszerűen megadhatja a kívánt orsó-fordulatszámot. Ha az eszterga egy régebbi modell, előfordulhat, hogy manuálisan kell beállítania a sebességet szíjhajtással vagy sebességváltóval.

Például, ha lágyacél darabot vág keményfém szerszámmal, az ajánlott vágási sebesség körülbelül 300 SFM lehet. Az eszterga vezérlőrendszerével állítsa be az orsó fordulatszámát, hogy elérje ezt a vágási sebességet. Ne feledje, hogy a munkadarab átmérőjének változásával az orsó fordulatszámát ennek megfelelően kell beállítania a megfelelő vágási sebesség fenntartásához.

Előtolási sebesség beállítása

Ugyanilyen fontos az előtolási sebesség beállítása. A túl nagy előtolás miatt a szerszám gyorsan elhasználódhat, és érdes felületet hagyhat a munkadarabon. A túl alacsony előtolás viszont megnöveli a megmunkálási időt, és előfordulhat, hogy nem lesz hatékony.

Az előtolási sebesség beállításához általában az eszterga vezérlőrendszerét kell használni. A kívánt előtolást hüvelyk/fordulat vagy milliméter/fordulat egységben adhatja meg. Az ajánlott előtolási sebesség szintén az anyagtól, a szerszámtól és a vágás típusától függ. Nagyoló vágáshoz általában nagyobb előtolást használhat, mivel nagy mennyiségű anyagot távolít el. A végső vágáshoz alacsonyabb előtolást kell használnia, hogy sima felületet kapjon.

Vágásmélység

A vágásmélység egy másik döntő paraméter. A nagy vágásmélység több anyagot tud eltávolítani rövidebb idő alatt, ugyanakkor nagyobb terhelést jelent a szerszámra és a gépre. Ha túl nagyra állítja be a fogásmélységet, a vágási folyamat során a szerszám eltörhet vagy vibrálhat.

A fogásmélység beállításához használja a keresztcsúszdát és az esztergagépen lévő összetett támasztékot. A mélység szabályozásához a szerszámot közelebb vagy távolabb mozgathatja a munkadarabhoz. A nagyoló vágásoknál viszonylag nagy fogásmélységgel kezdheti, de ügyeljen arra, hogy ne lépje túl szerszáma és gépe képességeit. A vágás befejezéséhez használjon kis vágási mélységet, általában csak annyit, hogy eltávolítsa a maradék anyagot és sima felületet kapjon.

A megfelelő eszközök és erőforrások használata

A forgácsolási paraméterek beállításakor mindig célszerű a megfelelő szerszámokat és erőforrásokat használni. Például egy szerszám-előbeállító eszköz segíthet a vágószerszám méreteinek pontos beállításában, ami fontos a megfelelő előtolás és fogásmélység eléréséhez.

Számos online számológép is elérhető, amelyek segítségével meghatározhatja az optimális vágási paramétereket a használt anyag, szerszám és gép alapján. Ezek a számológépek remek időt takaríthatnak meg, és segíthetnek jobb eredmények elérésében.

Termékpalettánk

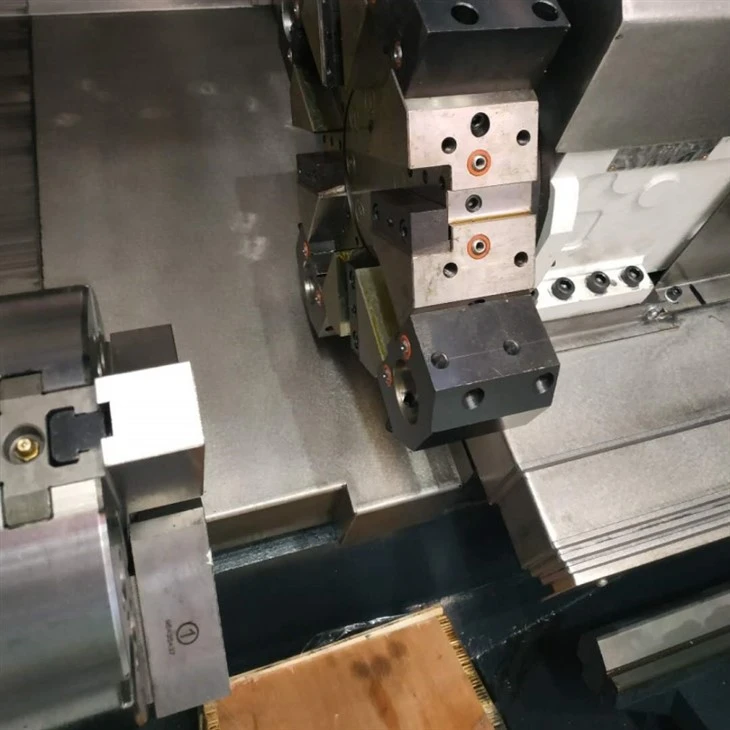

Cégünknél a vízszintes esztergák széles választékát kínáljuk, beleértveVízszintes ferde ágyas eszterga,Slant Bed Cnc esztergagép, ésFanuc Eszterga. Ezek a gépek fejlett vezérlőrendszerekkel rendelkeznek, amelyek megkönnyítik a vágási paraméterek beállítását.

Legyen szó kisméretű műhelyről vagy nagyméretű gyártóüzemről, esztergagépeink megfelelnek az Ön igényeinek. Kiváló értékesítés utáni támogatást is biztosítunk, beleértve a vágási paraméterek beállítására és az esetlegesen felmerülő problémák hibaelhárítására vonatkozó képzést is.

További információért forduljon hozzánk

Ha vízszintes esztergagép vásárlása iránt érdeklődik, vagy további információra van szüksége a vágási paraméterek beállításával kapcsolatban, forduljon hozzánk bizalommal. Szakértői csapatunk mindig készséggel válaszol kérdéseire, és a legjobb tanácsot ad. Akár még kezdő esztergagépek használatában, akár tapasztalt gépész, mi segítünk Önnek a legtöbbet kihozni gépeinkből.

Hivatkozások

• Groover, parlamenti képviselő (2010). A modern gyártás alapjai: anyagok, folyamatok és rendszerek. John Wiley & Sons.
• Kalpakjian, S. és Schmid, SR (2013). Gyártástechnika és technológia. Pearson.
